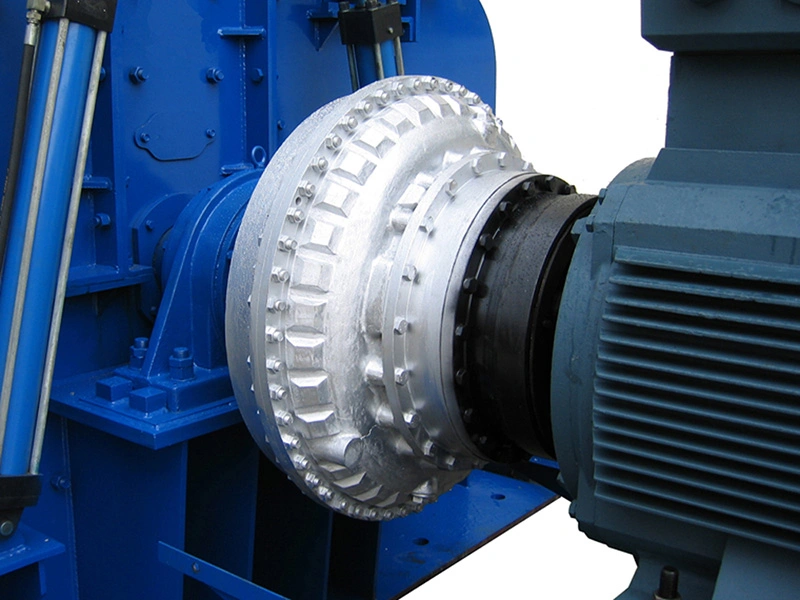

قارنات هيدروليكية (هيدروليك كوبلن)Fluid Couplings

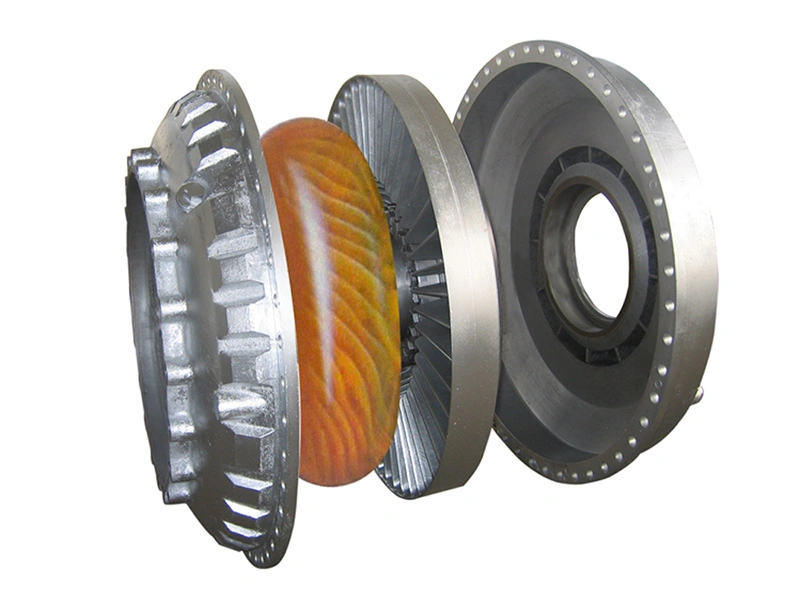

صممت وصلات نقل الموائع لتوفير نقل سلس للقدرة وبدء تشغيل متحكم به للمعدات في أنظمة القيادة الصناعية. أثناء بدء التشغيل، تنتقل الطاقة تدرياً عبر السائل والمروحة، مما يساعد على منع أحمال الصدمات التي قد تلحق الضرر بالمحركات وعلب التروس والناقلات والكسارات وغيرها من المعدات الدوارة.

من خلال ضبط مستوى الزيت الداخلي عبر مدخل أو مخرج الزيت، يمكن للوصلة تنظيم أداء بدء التشغيل بدقة في ظل ظروف تشغيل مختلفة. وهذا يسمح للنظام بالبدء بطريقة أكثر تحكم مع تقليل تأثير عزم الدوران المفاجئ والاهتزاز والإجهاد الميكانيكي. كما يوفر حماية موثوقة ضد الحمل الزائد للمساعدة في تحسين العمر التشغيلي الإجمالي للنظام.

  • نظام حماية مزدوجة بواسطة قابس منصهر: تم تركيب قابسين منصهرين على الوصلة للمساعدة في حماية المعدات من السخونة الزائدة الناتجة عن ظروف التحميل الزائد من الآلة المدارة أو نظام المحرك.
  • نظام استشعار التقارب الاختياري: يمكن لنظام استشعار التقارب الاختياري المساعدة في منع تسرب السوائل ويسمح بإعادة ضبط مفتاح الأمان أثناء حالات التحميل الزائد المتكررة.
  • حماية اختيارية من التسرب الحراري: قاطع دائرة حراري اختياري قابل للاستبدال، متصل بنظام مفاتيح، يمكنه إيقاف تسرب السوائل آلياً في ظروف درجات الحرارة المرتفعة.
التطبيقات

مناسب لمجموعة واسعة من أنظمة التشغيل الصناعية، بما في ذلك السيور الناقلة، الناقلات الكاشطة، ناقل القواديس (مصاعد الدلاء)، طواحين الكرات، الرافعات، الكسارات، الحفارات، الخلاطات، آلات التقويم، والرافعات، وغيرها من الآلات الصناعية الثقيلة.

Selection guide

في ظل ظروف التشغيل القياسية ودون متطلبات خاصة، يمكن اختيار موديل قارنات هيدروليكية (هيدروليك كوبلن) وفقاً لسرعة المحرك (سرعة إدخال الوصلة) وقدرة النقل المطلوبة، وذلك بالاستناد إلى جدول اختيار الموديل. وتستخدم الوصلة الزيت كوسيط نقل.

قارنة هيدروليكية بعزم دوران محدد (وسط زيتي)
Model 600r/m 7200r/m 9700r/m 14500r/m 17500r/m
القدرة المنقولة (HP)
YOX360 2.5~5 6~12 20~40 35~70
YOX380 3~7 8~16 25~50 45~90
YOX400 5~10 12~25 30~65 55~120
YOX420 6~12 13~26 40~80 70~140
YOX450 9~18 20~40 60~120 110~220
YOX500 15~30 35~65 90~200 150~325
YOX510 16~32 36~72 100~205 170~340
YOX562 25~50 60~120 180~360 300~600
YOX600 35~65 80~150 240~480 350~700
TVA650 50~100 120~240 320~640 450~900
TVA750 48~100 90~190 220~440 500~1000 800~1000
TVA866 90~190 180~360 410~825 1020~1450
YOX1000 190~400 360~800 825~1450
YOX1150 400~825 780~1600
YOX1250 600~1250 1200~2450
YOX1320 800~1600 1450~3200
YOX1550 1600~3450

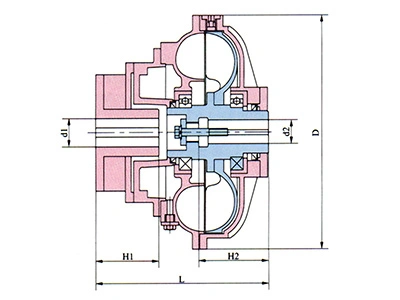

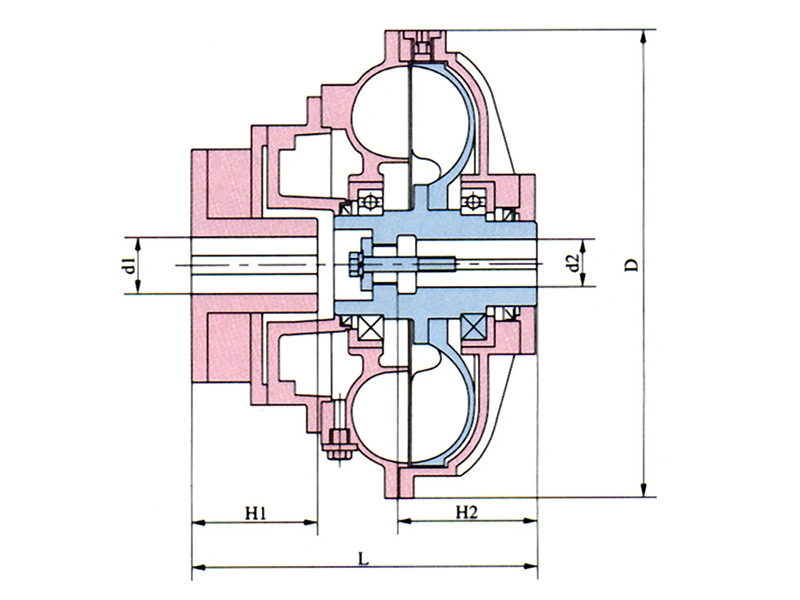

ملاحظات جدول بيانات القارنات الهيدروليكية بعزم دوران محدد فئة YOX (الإصدار القياسي)
ملاحظات جدول بيانات القارنات الهيدروليكية بعزم دوران محدد فئة YOX (الإصدار القياسي)
  • عندما يتجاوز H1 أو H2 القيم القصوى المدرجة (H1MAX / H2MAX)، يمكن زيادة البعد L المقابل وفقاً لذلك.
  • يعد برغي التثبيت الموجود داخل تجويف العمود الموضح في الرسم مكون اختياري.
الموديل Lmin D فتحة الدخول فتحة الخروج تعبئة الزيت (gal) الوزن مع أو بدون زيت (lb) أقصى سرعة (r/min) نسبة التحميل الزائد
D1max H1max D2max H2max أقصى أدنى
YOX360 12.20 Ø 16.54 Ø 2.17 4.33 Ø 2.17 4.33 1.87 0.94 108 1450 2~2.5
YOX380 12.60 Ø 17.72 Ø 2.36 5.51 Ø 2.36 5.51 2.22 1.11 128 1450 2~2.5
YOX400 14.02 Ø 18.90 Ø 2.36 5.51 Ø 2.36 5.91 2.46 1.23 143 1450 2~2.5
YOX420 14.49 Ø 19.49 Ø 2.36 5.51 Ø 2.36 6.30 3.17 1.58 154 1450 2~2.5
YOX450 15.63 Ø 20.87 Ø 2.95 5.51 Ø 2.76 5.51 3.43 1.72 154 1450 2~2.5
YOX500 16.18 Ø 23.23 Ø 3.35 6.69 Ø 3.35 5.71 5.07 2.53 231 1450 2~2.5
YOX510 16.77 Ø 23.23 Ø 3.35 6.69 Ø 3.35 7.28 5.02 2.51 262 1450 2~2.5
YOX562 17.68 Ø 24.96 Ø 3.94 6.69 Ø 4.33 6.69 7.92 3.96 288 1450 2~2.5
YOX600 18.66 Ø 27.36 Ø 3.54 6.69 Ø 3.94 7.09 9.50 4.75 352 1450 2~2.5
TVA650 21.10 Ø 29.13 Ø 4.92 8.86 Ø 5.12 7.87 12.14 6.07 482 1450 2~2.5
TVA750 24.37 Ø 33.15 Ø 5.51 9.84 Ø 5.91 9.84 17.95 8.98 730 1450 2~2.5
TVA866 27.72 Ø 38.50 Ø 6.30 11.02 Ø 6.30 10.43 29.30 14.65 1034 1450 2~2.5
YOX1000 29.29 Ø 44.29 Ø 6.30 9.84 Ø 6.30 11.02 38.02 19.01 1320 970 2~2.5
YOX1150 33.46 Ø 50.98 Ø 7.09 11.81 Ø 7.09 11.81 58.08 29.04 2002 720 2~2.5
YOX1250 35.43 Ø 55.35 Ø 7.87 13.78 Ø 7.87 13.78 71.28 35.64 2565 720 2~2.5
YOX1320 37.52 Ø 58.46 Ø 7.87 13.78 Ø 7.87 13.78 86.59 43.30 3168 720 2~2.5

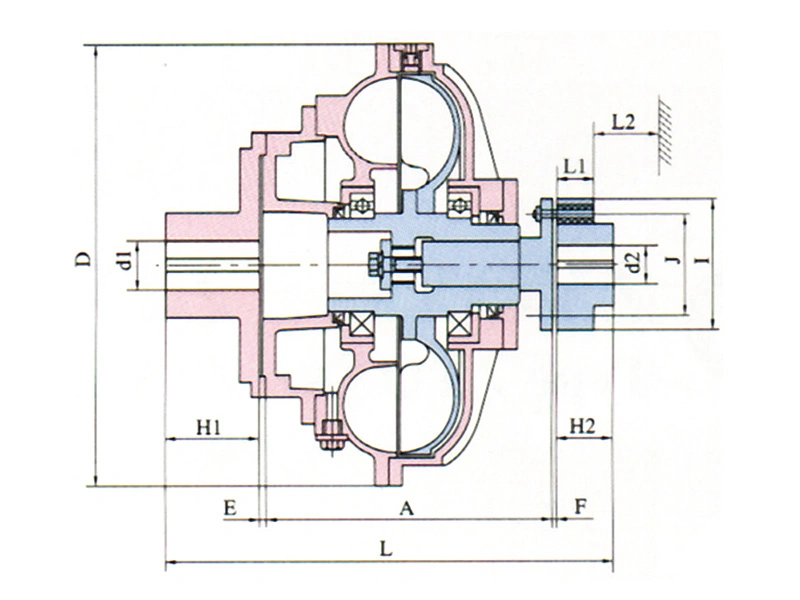

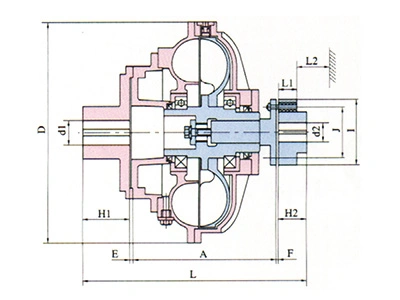

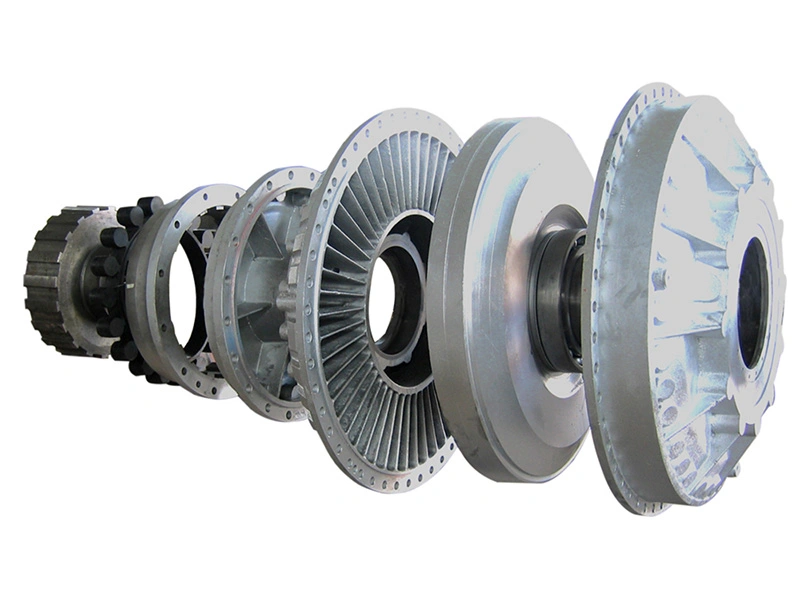

قارنة هيدروليكية بعزم دوران محدد فئة YOXE
قارنة هيدروليكية بعزم دوران محدد فئة YOXE
  • تجمع فئة YOXE بين بنية وصلة السوائل القياسية وتصميم الوصلة المرنة، مما يجعل المحاذاة والتركيب والصيانة أكثر ملاءمة أثناء التشغيل وخدمة المعدات.
الموديل D E A F L1 L2min I J d1max D2max تعبئة الزيت (gal) الوزن مع أو بدون زيت (lb) أقصى سرعة (r/min) نسبة التحميل الزائد
أقصى أدنى
YOXE400 Ø 18.90 0.20 12.95 0.24 1.77 2.17 Ø 7.48 Ø 5.51 Ø 2.36 Ø 2.36 2.46 1.23 132 1450 2~2.5
YOXE420 Ø 19.49 0.20 12.95 0.24 1.77 2.17 Ø 7.48 Ø 5.51 Ø 2.36 Ø 2.36 3.17 1.58 176 1450 2~2.5
YOXE450 Ø 20.87 0.24 14.65 0.24 1.77 2.17 Ø 8.66 Ø 6.69 Ø 2.76 Ø 2.76 3.43 1.72 308 1450 2~2.5
YOXE500 Ø 23.23 0.20 14.45 0.24 2.17 2.76 Ø 7.87 Ø 7.68 Ø 3.35 Ø 3.35 5.07 2.53 297 1450 2~2.5
YOXE510 Ø 23.23 0.20 15.87 0.24 2.17 2.76 Ø 10.24 Ø 7.68 Ø 3.35 Ø 3.35 5.02 2.51 352 1450 2~2.5
YOXE562 Ø 24.96 0.20 16.06 0.31 2.17 3.15 Ø 11.22 Ø 8.46 Ø 3.94 Ø 3.94 7.92 3.96 528 1450 2~2.5
YOXE600 Ø 27.36 0.24 18.27 0.39 2.76 3.74 Ø 12.99 Ø 9.65 Ø 4.33 Ø 3.94 9.50 4.75 539 1450 2~2.5
TVAE650 Ø 29.13 0.20 18.66 0.24 2.76 3.74 Ø 12.20 Ø 9.06 Ø 4.33 Ø 3.54 12.14 6.07 572 1450 2~2.5
TVAE750 Ø 33.15 0.24 21.26 0.24 3.54 4.33 Ø 14.17 Ø 10.43 Ø 4.72 Ø 4.13 17.95 8.98 880 1450 2~2.5
TVAE866 Ø 38.50 0.28 24.29 0.47 3.54 4.33 Ø 16.14 Ø 12.20 Ø 6.30 Ø 6.30 29.30 14.65 1254 970 2~2.5
YOXE1000 Ø 44.29 0.39 28.70 0.47 4.25 8.27 Ø 22.44 Ø 17.72 Ø 6.30 Ø 6.30 38.02 19.01 2618 720 2~2.5
YOXE1150 Ø 50.98 0.31 32.68 0.47 5.12 8.27 Ø 22.44 Ø 17.72 Ø 7.09 Ø 9.45 58.08 29.04 3784 720 2~2.5

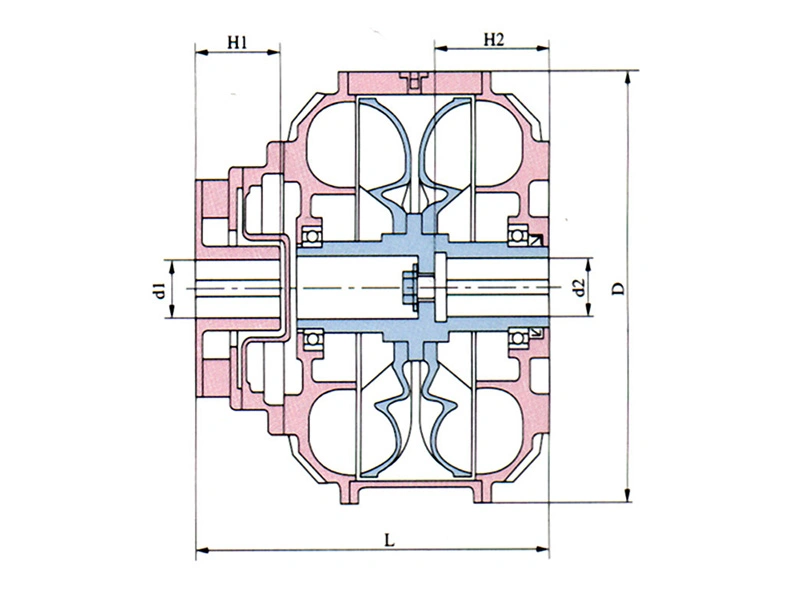

قارنة هيدروليكية بعزم دوران محدد ذات حجرتين فئة YOXSQ
قارنة هيدروليكية بعزم دوران محدد ذات حجرتين فئة YOXSQ
  • تبلغ قدرة نقل الطاقة في فئة YOXSQ ضعف قدرة الموديل القياسي ذي المواصفات نفسها.
  • يعد برغي التثبيت الموجود داخل تجويف العمود الموضح في الرسم مكون اختياري.
الموديل Lmin D فتحة الدخول فتحة الخروج تعبئة الزيت (gal) الوزن مع أو بدون زيت (lb) أقصى سرعة (r/min) نسبة التحميل الزائد
D1max H1max D2max H2max أقصى أدنى
YOXSQ400 18.50 Ø18.90 Ø2.36 5.51 Ø2.36 5.91 4.75 2.38 264 1450 2~2.5
YOXSQ450 19.69 Ø20.87 Ø2.95 5.51 Ø2.76 5.91 6.60 3.30 308 1450 2~2.5
YOXSQ500 22.05 Ø23.23 Ø3.35 6.69 Ø3.35 6.69 9.50 4.75 396 1450 2~2.5
YOXSQ562 24.02 Ø25.59 Ø3.54 6.69 Ø3.94 7.09 13.20 6.60 572 1450 2~2.5
YOXSQ600 25.20 Ø27.36 Ø3.54 6.69 Ø3.94 7.09 18.48 9.24 660 1450 2~2.5
TVASQ650 27.95 Ø29.13 Ø4.72 8.86 Ø5.12 7.87 23.76 11.88 880 1450 2~2.5
TVASQ750 31.50 Ø33.15 Ø5.51 9.84 Ø5.51 8.27 33.79 16.90 1430 1450 2~2.5

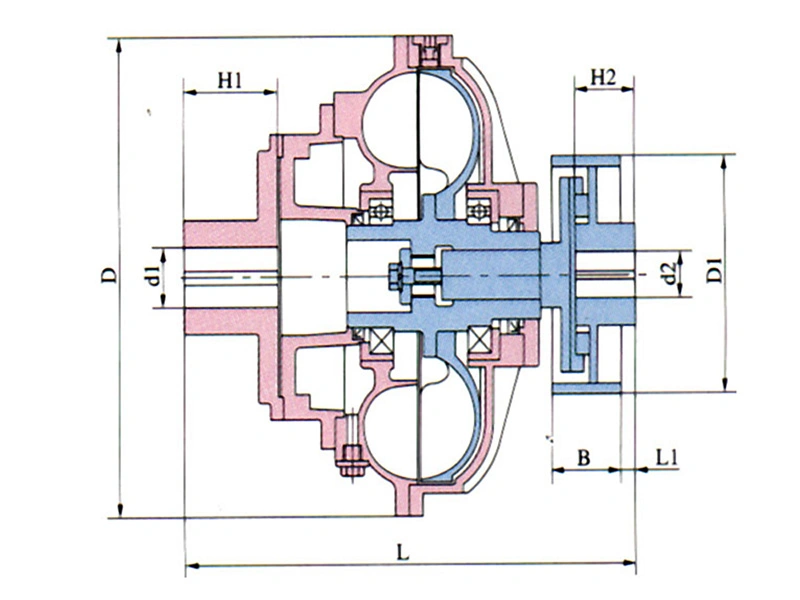

قارنة هيدروليكية بعزم دوران محدد مع بكرة فرملة فئة YOXB
قارنة هيدروليكية بعزم دوران محدد مع بكرة فرملة فئة YOXB

تدمج فئة YOXB هيكل بكرة الفرملة في نظام القارنة الهيدروليكية، مما يجعلها مناسبة لتطبيقات التشغيل الصناعية التي تتطلب وظائف الكبح ونقل القدرة المتحكم بها.
يمكن تخصيص أبعاد بكرة الفرملة وفقاً لمتطلبات التطبيق.

الموديل Lmin D L1 فتحة الدخول فتحة الخروج بكرة فرملة تعبئة الزيت (gal) الوزن مع أو بدون زيت (lb) أقصى سرعة (r/min) نسبة التحميل الزائد
d1max H1max d2max H2max D1 B أقصى أدنى
YOXB400 21.89 Ø18.90 0.39 Ø2.76 5.51 Ø2.76 5.51 Ø12.40 5.91 2.46 1.23 240 1450 2~2.5
YOXB450 22.83 Ø20.87 0.39 Ø2.95 5.51 Ø2.76 5.51 Ø12.40 5.91 3.43 1.72 275 1450 2~2.5
YOXB500 26.14 Ø23.23 0.39 Ø3.54 6.69 Ø3.54 6.69 Ø15.75 7.48 5.07 2.53 330 1450 2~2.5
YOXB562 28.98 Ø25.59 0.39 Ø3.94 8.27 Ø3.94 8.27 Ø15.75 7.48 7.13 3.56 442 1450 2~2.5
YOXB600 31.10 Ø27.36 0.59 Ø3.94 8.27 Ø4.33 8.27 Ø19.69 8.27 9.50 4.75 572 1450 2~2.5
TVAB650 32.64 Ø29.13 0.59 Ø4.92 8.86 Ø5.12 8.86 Ø19.69 8.27 12.14 6.07 843 1450 2~2.5
TVAB750 37.01 Ø33.15 0.59 Ø5.51 9.84 Ø5.91 9.84 Ø24.80 10.43 17.95 8.98 1052 1450 2~2.5
TVAB866 40.94 Ø38.50 0.79 Ø5.91 9.84 Ø5.91 9.84 Ø24.80 10.43 29.30 14.65 1419 1450 2~2.5
YOXB1000 44.88 Ø44.29 0.98 Ø5.91 9.84 Ø5.91 9.84 Ø27.56 11.81 38.02 19.01 1863 720 2~2.5
YOXB1150 51.18 Ø50.98 1.18 Ø6.69 13.78 Ø6.69 13.78 Ø31.50 13.39 58.08 29.04 2314 720 2~2.5

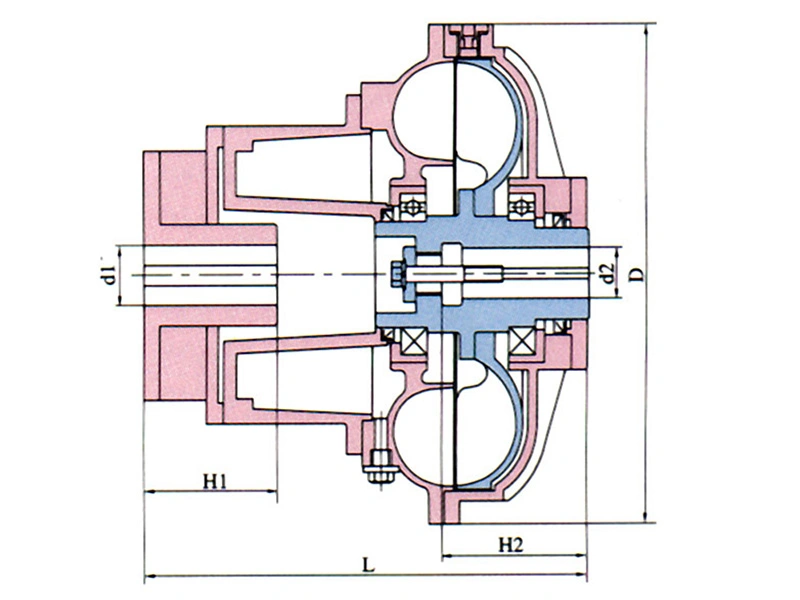

قارنة هيدروليكية بعزم دوران محدد بحجرة خلفية موسعة فئة YOXY
قارنة هيدروليكية بعزم دوران محدد بحجرة خلفية موسعة فئة YOXY
  • تتميز فئة YOXY بحجرة مساعدة خلفية ممتدة، مما يسمح بفترة تعبئة زيت أطول من الحجرة المساعدة إلى حجرة التشغيل. يساعد هذا التصميم على تقليل عزم الدوران عند بدء التشغيل وإطالة وقت بدء التشغيل، مما يجعله مناسب للناقلات الشريطية وغيرها من الآلات التي تتطلب أداء بدء تشغيل أكثر سلاسة. كما أنه يساعد على تقليل تأثير الصدمات على أحزمة النقل وإطالة عمرها الافتراضي.
  • يعد برغي التثبيت الموجود داخل تجويف العمود الموضح في الرسم مكون اختياري.
الموديل Lmin D فتحة الدخول فتحة الخروج تعبئة الزيت (gal) الوزن مع أو بدون زيت (lb) أقصى سرعة (r/min) نسبة التحميل الزائد
D1max H1max D2max H2max أقصى أدنى
YOXY360 14.17 Ø16.54 Ø2.17 4.33 Ø2.17 4.33 1.87 0.94 108 1450 1.2~2.35
YOXY400 15.35 Ø18.90 Ø2.36 5.51 Ø2.36 5.91 2.46 1.23 143 1450 1.2~2.35
YOXY450 17.52 Ø20.87 Ø2.95 5.51 Ø2.76 5.51 3.43 1.72 154 1450 1.2~2.35
YOXY500 20.08 Ø23.23 Ø3.35 6.69 Ø3.35 5.71 5.07 2.53 231 1450 1.2~2.35
YOXY562 20.87 Ø24.96 Ø3.54 6.69 Ø3.94 7.09 7.13 3.56 308 1450 1.2~2.35
YOXY600 22.64 Ø27.36 Ø3.54 6.69 Ø3.94 7.09 9.50 4.75 352 1450 1.2~2.35
TVAY650 25.59 Ø29.13 Ø4.92 8.86 Ø5.12 7.87 12.14 6.07 482 1450 1.2~2.35
TVAY750 26.77 Ø33.15 Ø5.51 9.65 Ø5.91 9.45 17.95 8.98 730 1450 1.2~2.35
TVAY866 32.28 Ø38.50 Ø6.30 11.02 Ø6.30 10.43 29.30 14.65 1034 1450 1.2~2.35
YOXY1000 33.27 Ø44.29 Ø6.30 8.27 Ø6.30 11.02 38.02 19.01 1320 970 1.2~2.35
YOXY1150 37.80 Ø50.98 Ø7.09 8.66 Ø7.09 11.81 58.08 29.04 2002 720 1.2~2.35
YOXY1320 42.32 Ø58.46 Ø7.87 9.45 Ø7.87 13.78 86.59 43.30 3036 720 1.2~2.35
