الموديل: Q44F
صمام كروي ثلاثي الاتجاهات بفتحة L وتركيب فلنجة3-Way L-Port Flanged Ball Valve
- القطر الاسمي: DN15-DN300
- المواد: 316، CF8M، 1.4408، WCB، 304، CF8، والخ.
- تصنيف الضغط: 1.6 MPa، 10K، 150Lb
- التصميم والتصنيع: GB/T 12237-1989، DIN 3357/1، API 608
- نهاية فلنجة: GB/T 9113.1، JB/T 79، DIN 3202، JIS B2002، ASME B16.10
- وجه لوجه: GB/T 12221-1989، DIN 3202، JIS B2002، ASME 16.10
- الفحص والاختبار: GB/T13927، DIN3230/3، API 598، JIS B 2003
- المعالجة السطحية: التخليل، التخميل، الصقل (أو حسب طلب العميل)
- درجة حرارة التشغيل: لا تزيد عن 120 درجة مئوية
- الوسائط المناسبة: الماء، البخار، النفط، الغاز، الأحماض، القلويات، إلخ.
التطبيقات
تستخدم صمامات الكرة ذات الحواف ثلاثية الاتجاهات على شكل حرف L في خطوط أنابيب المياه والبخار والنفط بدرجات حرارة تشغيل تصل إلى 150 درجة مئوية، وذلك بشكل أساسي لتحويل التدفق بين مسارين لخط الأنابيب أو تحويل الوسائط من مدخل واحد إلى مخرج محدد.

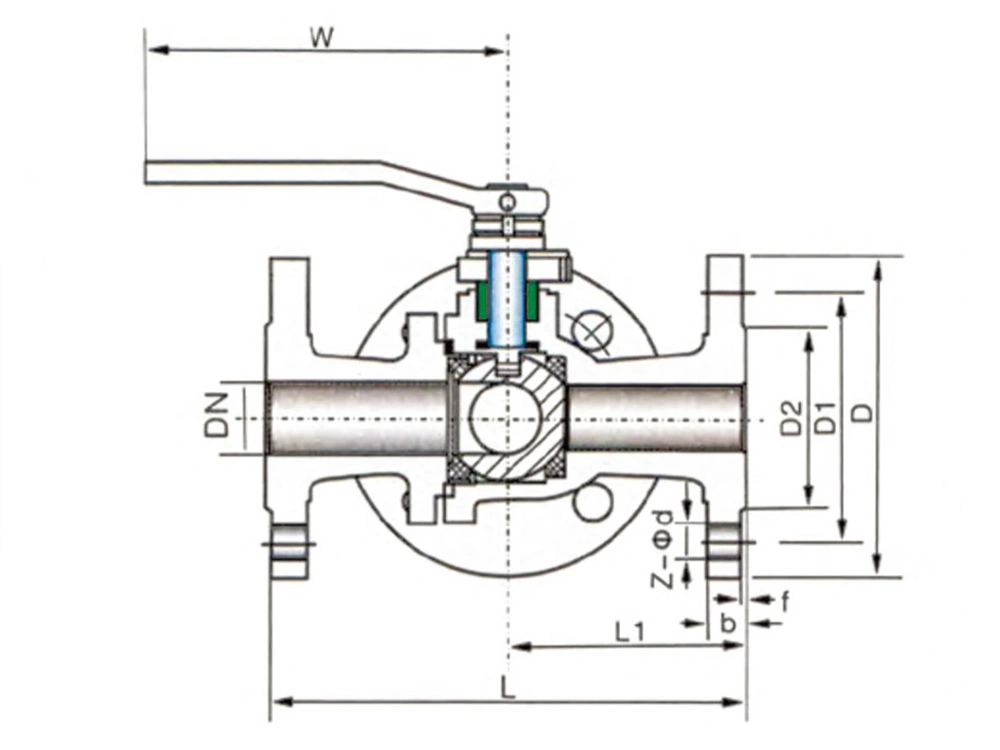

الأبعاد (مم)
| معايير GB (PN1.6MPa) | ||||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| القياس | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 | |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| Z-ØD | 4-Ø14 | 4-Ø14 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø23 | 12-Ø23 | 12-Ø25 | 12-Ø25 | ||
| معايير JIS (10K)/td> | ||||||||||||||||
| القياس | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 | |
| D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | ||
| D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | 210 | 240 | 290 | 355 | 400 | ||
| Z-ØD | 4-Ø15 | 4-Ø15 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 8-Ø19 | 8-Ø19 | 8-Ø23 | 8-Ø23 | 12-Ø23 | 12-Ø23 | 16-Ø25 | ||
| معايير ANSI (150Lb) | ||||||||||||||||
| القياس | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 | |
| D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | ||
| D1 | 60.5 | 70 | 79.5 | 89 | 98.5 | 121 | 140 | 153 | 191 | 216 | 242 | 299 | 362 | 432 | ||
| Z-ØD | 4-Ø15 | 4-Ø15 | 4-Ø15 | 4-Ø15 | 4-Ø15 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 8-Ø19 | 8-Ø22 | 8-Ø22 | 8-Ø22 | 12-Ø25 | 12-Ø25 | ||
