الموديل: NSQ

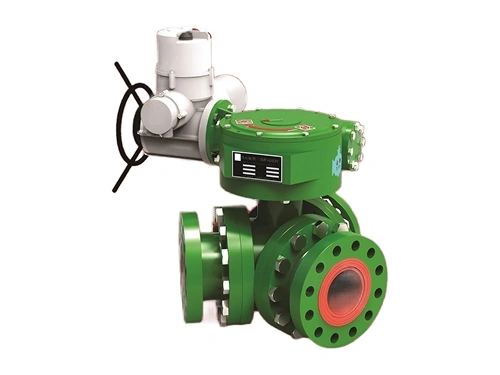

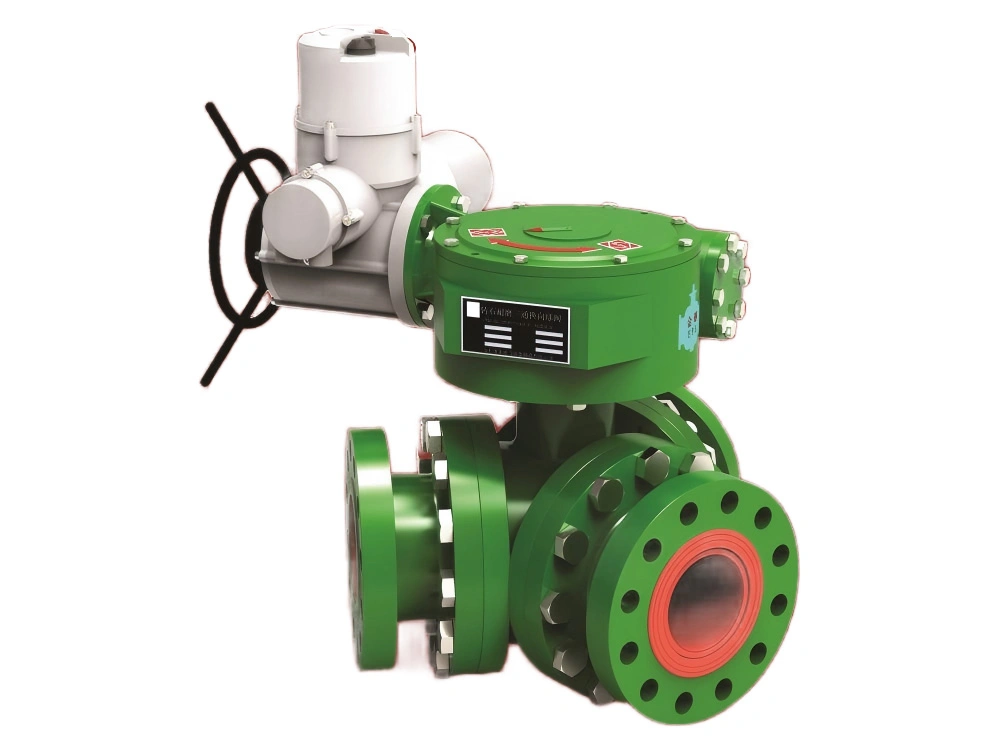

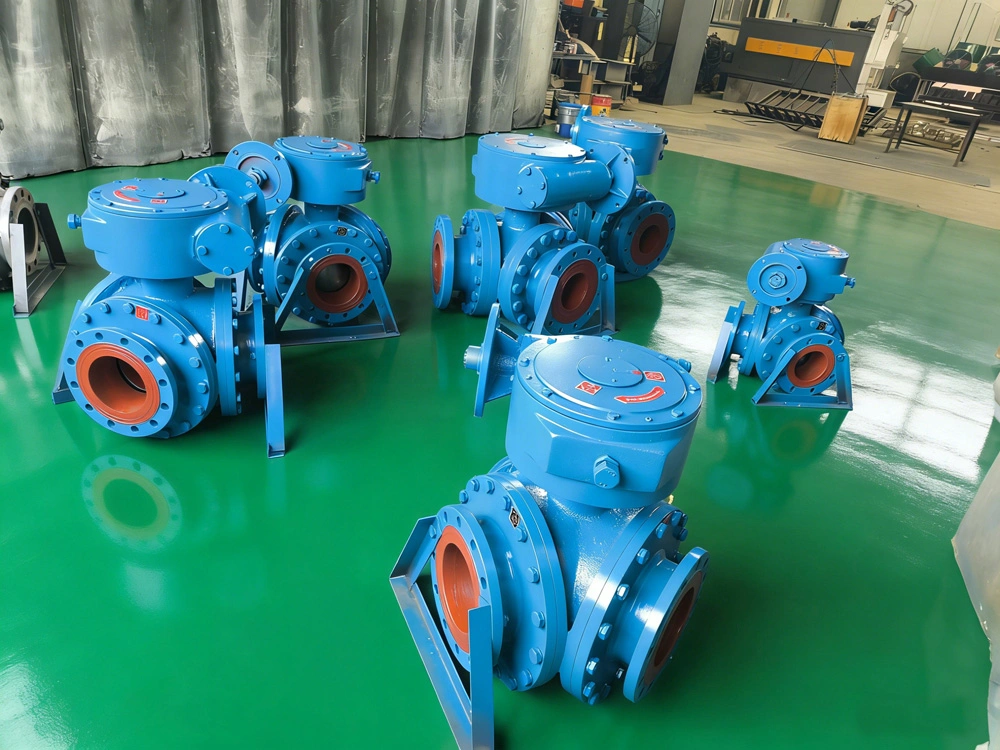

صمام كرة ثلاثي كبير القطر مبطن بطبقة بازلت (بلف مبطن بطبقة بازلت ذو قطر كبير من 80 إلى 500 مم)Cast Basalt Lined 3-Way Ball Valve

• القطر الاسمي: DN80-DN500
• تصنيف الضغط: PN1.0 – PN25 MPa
• نهاية فلنجة: GB/T 9124، ANSI B16.5
• الوسائط المناسبة: الملاط.
• درجة حرارة التشغيل: من -40 إلى 120 درجة مئوية
• طريقة التشغيل: يدوي، كهربائي، هوائي، هيدروليكي
• الفحص والاختبار: GB/T 13927، API 598

"موجِه التدفق" لأنظمة خطوط الأنابيب الكاشطة
في أنظمة خطوط الأنابيب الصناعية المعقدة، يعد نقل المواد المستقر والتحويل الدقيق للتدفق عنصرين أساسيين للحفاظ على كفاءة التشغيل وموثوقية النظام. صمم بلف الكرة ثلاثي الاتجاهات المُبطَّن بالبازلت المصبوب للتحكم في تدفق المواد الكاشطة وإعادة توجيهه بين قنوات خطوط الأنابيب المتعددة، والحد من تراكم المواد وانسدادها داخل النظام. يتميز هذا الصمام بهيكله المقاوم للتآكل وقدرته على التدفق في اتجاهات متعددة. يعد الصمام مناسب بشكل خاص لأنظمة نقل المواد الكاشطة، حيث قد تؤدي طرق التحويل التقليدية إلى احتباس المواد، أو انسداد خطوط الأنابيب، أو التآكل المفرط. كما يسهم في تبسيط تصميمات خطوط الأنابيب وتحسين كفاءة تحويل التدفق في التطبيقات الصناعية الصعبة.

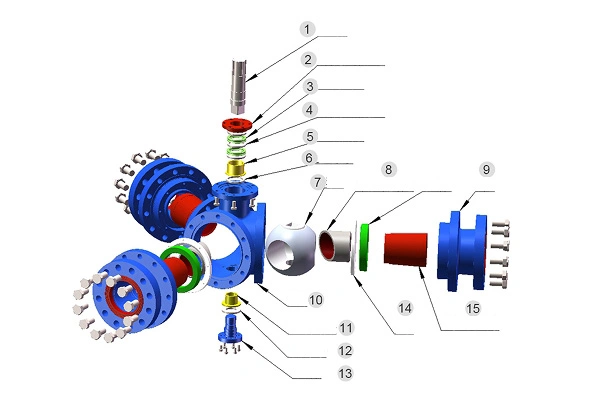

حكام الساق

PU	2
4	جلبة الساق العلوية	ZCuZn40Pb2	1
5	حشوة ضبط علوية	WCB	1
6	جسم الصمام	WCB	1
7	الكرة	WCB	1
8	جلبة تآكل الكرة	بطانة من الحجر المصبوب	2
9	حلقة تثبيت	Q235	3
10	الجوان	PU	3
11	جلبة تآكل الغطاء	بطانة من الحجر المصبوب	3
12	الغطاء	WCB	3
13	جلبة الساق السفلية	ZCuZn40Pb2	1
14	حشوة ضبط سفلية	WCB	1
15	ساق سفلية	40Cr	1

• يستبدل صمامات تقليدية متعددة بوحدة واحدة
  يؤدي صمام كروي ثلاثي الاتجاهات وظيفة صمامين إلى ثلاثة صمامات تقليدية. هذا يقلل من مساحة التركيب الإجمالية، ويبسط تصميم خطوط الأنابيب، ويخفض نقاط التسرب المحتملة. كما يسمح مسار التدفق الداخلي الانسيابي بنقل أكثر سلاسة للمواد أثناء التحويل، مما يساعد على منع تراكم المواد وانسدادها داخل نظام خط الأنابيب.
• خياران لبطانة مقاومة للتآكل
  تتوفر بطانة قناة التدفق بمادتين عاليتي الأداء. يستخدم أحد الخيارين بطانة من البازلت المصبوب المنصهر من شبه جزيرة Shandong Peninsula، والمعروف بمقاومته العالية للاحتكاك والتآكل الكيميائي. أما الخيار الآخر فيستخدم مادة فولاذية مقاومة للتآكل ومقاومة للتحلل المائي، حاصلة على براءة اختراع، تم تطويرها لتقليل تآكل المواد وإطالة عمر خدمة الصمام في ظروف نقل المواد اللزجة الصعبة.

PN1.0MPa

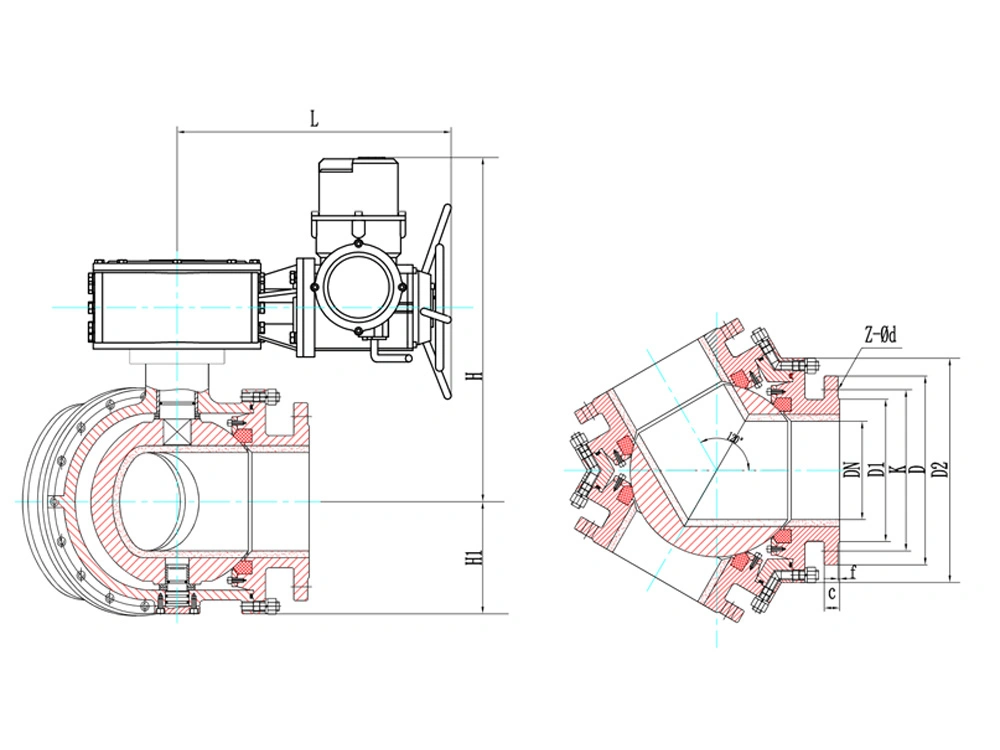

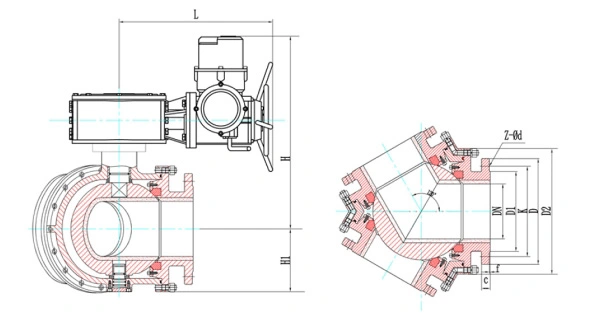

القياس		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	150	220	180	156	300	21	3	8-Ø18
125	5"	616	614	160	250	210	184	320	21	3	8-Ø18
150	6"	616	629	176	285	240	211	352	21	3	8-Ø22
200	8"	685	699	214	340	295	266	428	25	3	8-Ø22
250	10"	685	729	244	395	350	319	488	25	3	12-Ø22
300	12"	685	759	277	445	400	370	554	29	4	12-Ø22
350	14"	855	875	325	505	460	429	650	29	4	16-Ø22
400	16"	855	915	365	565	515	480	730	34	4	16-Ø26
450	18"	855	964	402	615	565	530	804	34	4	20-Ø26
500	20"	855	1004	443	670	620	582	885	39	4	20-Ø26

PN1.6MPa

القياس		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	150	220	180	156	300	21	3	8-Ø18
125	5"	616	614	160	250	210	184	320	21	3	8-Ø18
150	6"	616	629	176	285	240	211	352	21	3	8-Ø22
200	8"	685	699	214	340	295	266	428	25	3	12-Ø22
250	10"	685	729	244	405	355	319	488	25	3	12-Ø26
300	12"	685	759	277	460	410	370	554	29	4	12-Ø26
350	14"	855	875	325	520	470	429	650	29	4	16-Ø26
400	16"	855	915	365	580	525	480	730	34	4	16-Ø30
450	18"	855	964	402	640	585	548	804	34	4	20-Ø30
500	20"	855	1004	443	715	650	609	885	39	4	20-Ø33

PN2.5MPa

القياس		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	150	235	190	156	300	22	3	8-Ø22
125	5"	616	614	160	270	220	184	320	22	3	8-Ø26
150	6"	616	629	176	300	250	211	352	24	3	8-Ø26
200	8"	685	699	214	360	310	274	428	25	3	12-Ø26
250	10"	685	729	244	425	370	330	488	28	3	12-Ø30
300	12"	685	759	277	485	430	389	554	32	4	16-Ø30
350	14"	855	875	325	555	490	448	650	35	4	16-Ø33
400	16"	855	915	365	620	550	503	730	38	4	16-Ø36
450	18"	855	964	402	670	600	548	804	38	4	20-Ø36
500	20"	855	1004	443	730	660	609	885	42	4	20-Ø36

PN4.0MPa

القياس		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	155	235	190	156	310	24	3	8-Ø22
125	5"	616	614	165	270	220	184	330	26	3	8-Ø26
150	6"	685	659	181	300	250	211	362	28	3	8-Ø26
200	8"	685	699	219	375	320	284	438	33	3	12-Ø30
250	10"	855	794	254	450	385	345	508	33	3	12-Ø33
300	12"	855	824	286	515	450	409	572	39	4	16-Ø33

PN6.3MPa

القياس		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	155	250	200	168	310	28	3	8-Ø26
125	5"	616	614	165	295	240	184	330	28	3	8-Ø30
150	6"	685	659	181	340	280	240	362	30	3	8-Ø33
200	8"	685	699	219	415	345	300	438	35	3	12-Ø36
250	10"	855	794	254	470	400	352	508	38	3	12-Ø36
300	12"	855	824	286	530	460	412	572	42	4	16-Ø36

PN10.0MPa

DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	576	587	182	265	210	162	364	40	3	8-Ø30
125	5"	710	668	191	315	250	188	382	40	3	8-Ø33
150	6"	710	668	191	355	290	218	382	44	3	12-Ø33
200	8"	756	850	257	430	360	285	514	52	3	12-Ø36
250	10"	767	850	279	505	430	345	558	60	3	12-Ø39
300	12"	818	850	323	585	500	410	645	68	4	16-Ø42

ملاحظات:
1. الرسومات التوضيحية للصمامات كمرجع فقط.
2. قد تتغير مواصفات المنتج والبيانات الفنية نتيجة لتحسينات التصميم أو تحديثات المنتج. يرجى التواصل مع فريق المبيعات لدينا للحصول على أحدث المعلومات.
3. تتوفر تصاميم ومواصفات مخصصة عند الطلب.
