الموديل: NZJ

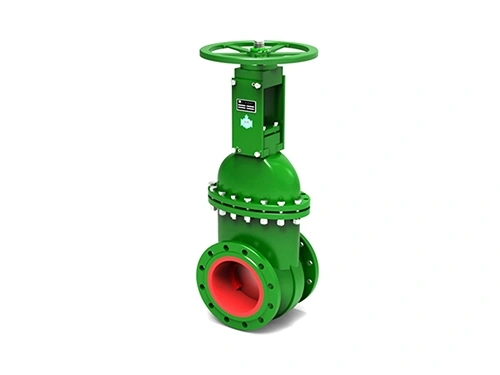

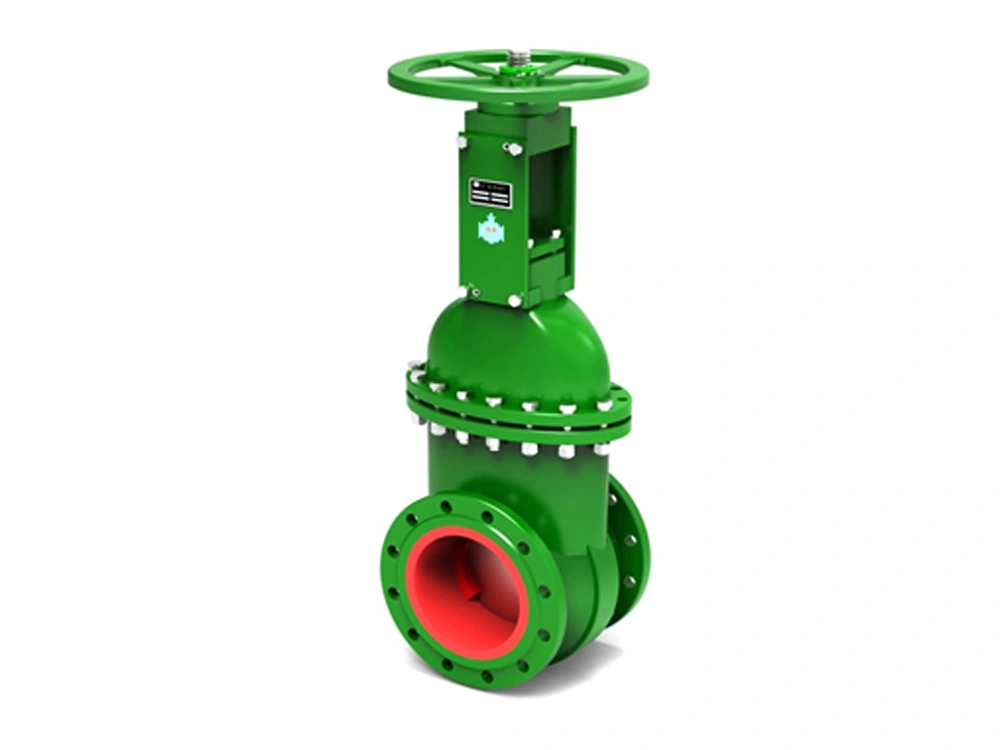

صمام خانق مبطن بطبقة بازلت مقاومة للتآكلCast Basalt Lined Wear-Resistant Throttle Valve

• القطر الاسمي: DN80-DN1000
• تصنيف الضغط: PN1.0-PN10.0 MPa
• نهاية فلنجة: GB/T 9124، ANSI B16.5
• الوسائط المناسبة: الرماد، الملاط، والخ.
• درجة حرارة التشغيل: من -60 إلى 400 درجة مئوية
• طريقة التشغيل: يدوي، كهربائي، هوائي، هيدروليكي
• الفحص والاختبار: GB/T 13927، API 598

تم تطوير صمام الخنق المقاوم للتآكل والمبطن بالبازلت المصبوب خصيصاً لأنظمة معالجة المواد الكاشطة والرماد، حيث تتعرض صمامات الخنق التقليدية لتآكل شديد وعمر خدمة غير مستقر. يستخدم الصمام بطانة من البازلت المصبوب المنصهر في مناطق التدفق الرئيسية، بالإضافة إلى صفائح صمام من سبائك فولاذية مصبوبة عالية المقاومة للتآكل ومقاومة للتحلل المائي. يوفر هذا المزيج مقاومة للتآكل تفوق عشرة أضعاف مقاومة الصمامات المعدنية التقليدية، مما يساهم في تقليل الحاجة إلى استبدال الصمامات في أنظمة نقل المواد الكاشطة.

• هيكل مُحسَّن مقاوم للتآكل
  يتميز الصمام بهيكل مركَب مقاوم للتآكل، حيث يتكون من بطانة داخلية من البازلت المصبوب على شكل حلقة، وطبقات من سبائك مقاومة للتآكل مُدمجة داخل جسم الصمام. يسمح تصميم قناة التدفق المستقيمة بتدفق المواد بسلاسة أكبر بعد الخنق، مما يُساعد على تقليل الاضطراب والتآكل الداخلي الناتج عن التدفق الكاشط.
• نطاق تشغيل واسع

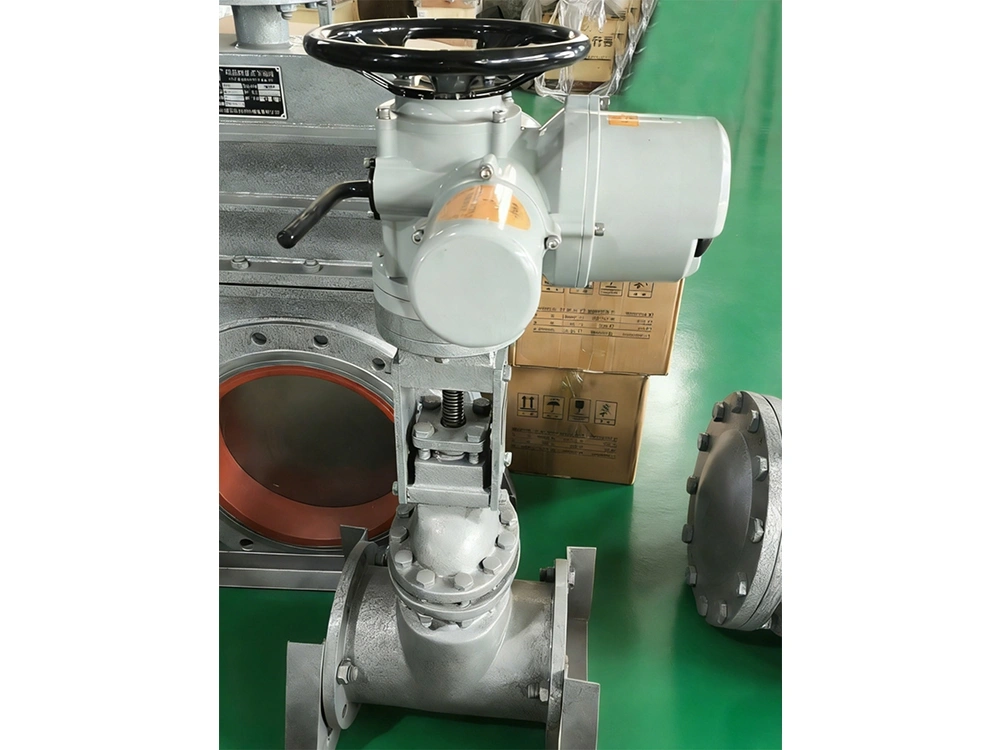

  مناسب لضغوط تشغيل تتراوح من 1.0 إلى 6.3 ميجا باسكال، ودرجات حرارة تتراوح من -40 إلى 400 درجة مئوية. يمكن تخصيص الأحجام الاسمية من DN50 إلى DN1000. يتوفر الصمام بخيارات تشغيل يدوية أو كهربائية أو هوائية، مُناسب لنقل المواد اللزجة والرماد، وغيرها من تطبيقات النقل الصعبة.

• أنظمة معالجة الرماد وتفريغ الخبث في قطاع الطاقة
  في أنظمة معالجة الرماد الهيدروليكية المستخدمة في محطات الطاقة الحرارية، يعد هذا الصمام مناسبًا لنقل ملاط ​​الخبث عالي التركيز بنسبة رماد إلى ماء تبلغ 1:3. ويمكنه استبدال صمامات الخنق التقليدية من النوع Y، مما يوفر عمر تشغيلي أطول بكثير، ويساعد في تقليل حالات التوقف وتكاليف الصيانة الناتجة عن الأعطال المرتبطة بالتآكل.
• أنظمة معالجة مخلفات المناجم
  يناسب هذا الصمام نقل الملاط ومخاليط الخبث والماء في أنظمة تصريف مخلفات المناجم. توفر البطانة المصنوعة من البازلت المصبوب المنصهر مقاومة عالية للتآكل الناتج عن الأحماض والقلويات، بينما تساعد صفيحة الخنق المصنوعة من السبائك على تحمل التآكل المستمر للجسيمات، مما يدعم تنظيم أكثر استقرار للتدفق في خطوط أنابيب النقل ذات المحتوى الصلب العالي.

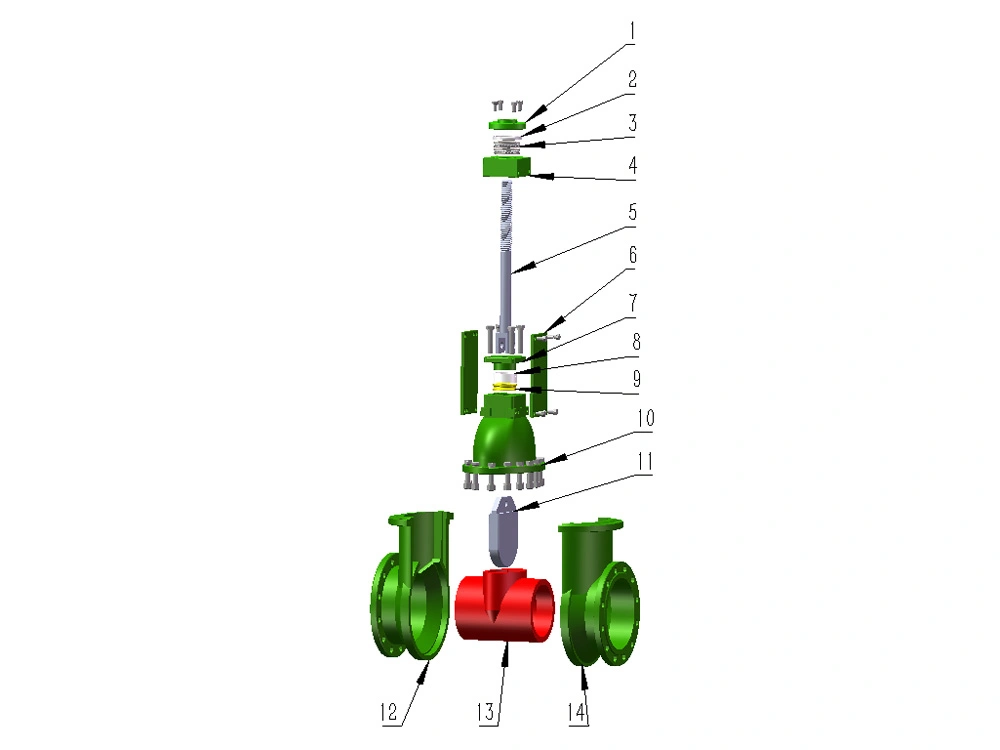

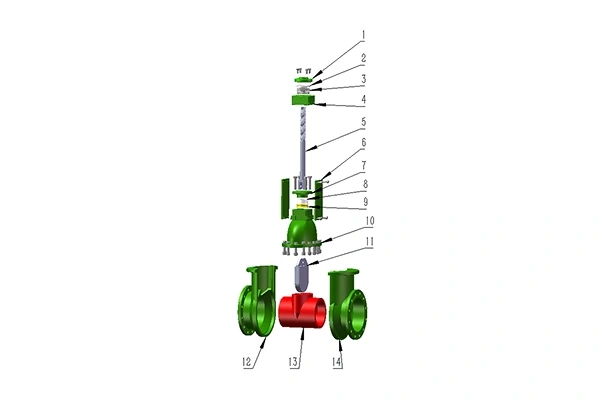

ر.م	المكونات	المادة	العدد
1	فلنجة الربط	WCB	1
2	محمل كروي ذو أخدود عميق		1
3	محمل كروي أحادي الاتجاه		2
4	غلاف المحمل	WCB	1
5	مجموعة الساق	45#	1
6	لوح الدعم	Q235	2
7	غطاء الحشو	WCB	1
8	حشوة الإحكام		N
9	حلفة إحكام الساق	PU	1
10	الغطاء	WCB	1
11	البوابة	Cr25	1
12	جسم الصمام الأيسر	WCB	1
13	جلبة التآكل	Cr25	1
14	جسم الصمام الأيمن	WCB	1

PN1.0MPa

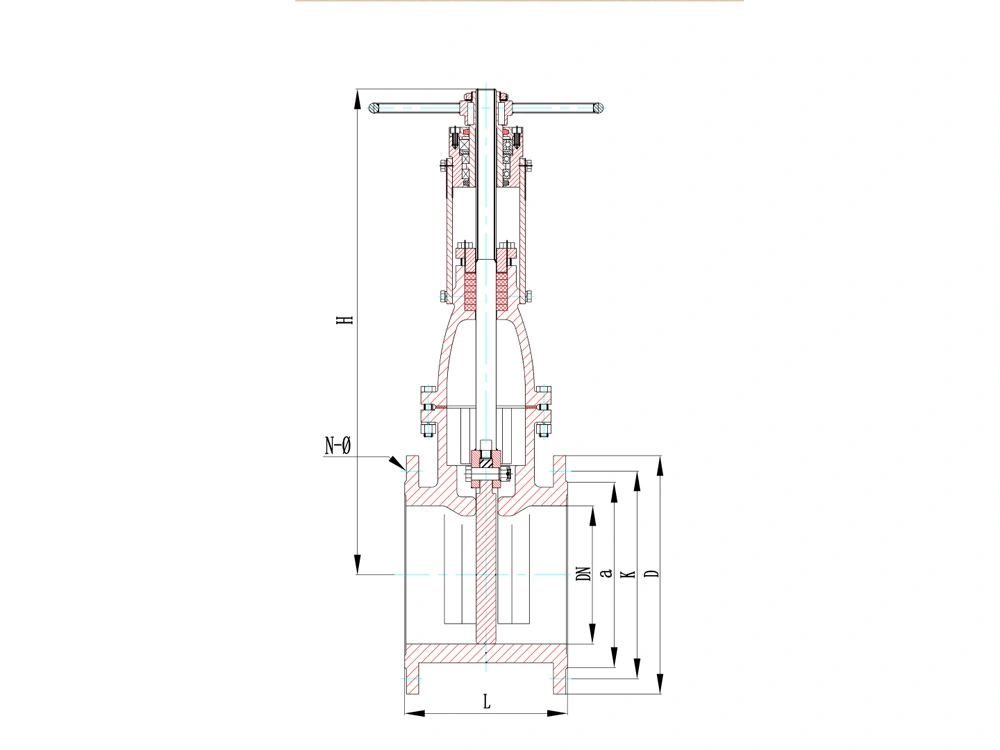

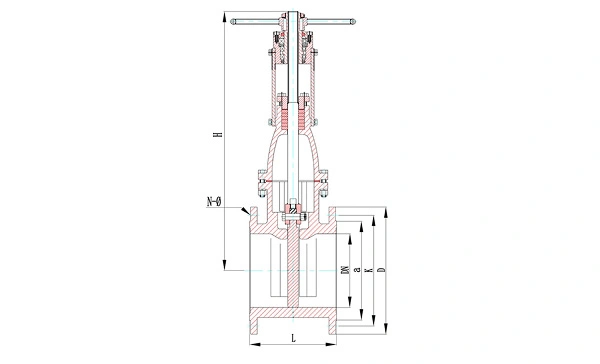

القياس		L	D	K	n-Ø	a	H
							مشغل كهربائي	مشغل يدوي
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	190	200	160	8-18	132	760	480
100	4"	206	220	180	8-18	156	800	520
125	5"	240	250	210	8-18	184	840	560
150	6"	260	285	240	8-22	211	920	610
175	7"	270	315	270	8-22	240	990	680
200	8"	280	340	295	8-22	266	1050	730
225	9"	310	370	325	8-23	295	1250	830
250	10"	290	395	350	12-22	319	1270	850
300	12"	368	445	400	12-22	370	1520	1090
350	14"	356	505	460	16-22	429	1580	1150
400	16"	384	565	515	16-26	480	1720	1280
450	18"	420	615	565	20-26	530	1900	1460
500	20"	474	670	620	20-26	582	2110	1660
600	24"	560	780	725	20-30	682	2480	2030
700	28"	550	895	840	24-30	794	2100	1800

PN1.6MPa

القياس		L	D	K	n-Ø	a	H
							مشغل كهربائي	مشغل يدوي
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	190	200	160	8-18	132	760	480
100	4"	206	220	180	8-18	156	800	520
125	5"	240	250	210	8-18	184	840	560
150	6"	260	285	240	8-22	211	920	610
175	7"	270	315	270	8-22	240	990	680
200	8"	280	340	295	12-22	266	1050	730
225	9"	310	370	325	12-22	295	1250	830
250	10"	290	405	355	12-26	319	1270	850
300	12"	368	460	410	12-26	370	1520	1090
350	14"	356	520	470	16-26	429	1580	1150
400	16"	384	580	525	16-30	480	1720	1280
450	18"	420	640	585	20-30	548	1900	1460
500	20"	474	715	650	20-33	609	2110	1660
600	24"	560	840	770	20-36	720	2480	2030
700	28"	550	910	840	24-36	794	2100	1800

PN2.5MPa

القياس		L	D	K	n-Ø	a	H
							مشغل كهربائي	مشغل يدوي
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	190	200	160	8-18	132	760	480
100	4"	206	235	190	8-22	156	800	520
125	5"	240	270	220	8-26	184	840	560
150	6"	260	300	250	8-26	211	920	610
175	7"	270	330	280	12-26	248	990	680
200	8"	280	360	310	12-26	274	1050	730
225	9"	310	395	340	12-30	302	1250	830
250	10"	290	425	370	12-30	330	1270	850
300	12"	368	485	430	16-30	389	1520	1090
350	14"	356	555	490	16-33	448	1580	1150
400	16"	384	620	550	16-36	503	1720	1280
450	18"	420	670	600	20-36	548	1900	1460
500	20"	474	730	660	20-36	609	2110	1660
600	24"	560	845	770	20-39	720	2480	2030
700	28"	550	960	875	24-42	820	2100	1800

PN4.0MPa

القياس		L	D	K	n-Ø	a	H
							مشغل كهربائي	مشغل يدوي
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	250	200	160	8-18	132	780	500
100	4"	270	235	190	8-22	156	820	540
125	5"	310	270	220	8-26	184	860	580
150	6"	340	300	250	8-26	211	920	630
175	7"	355	350	295	12-30	258	990	733
200	8"	370	375	320	12-30	284	1050	750
225	9"	390	420	355	12-33	315	1270	850
250	10"	400	450	385	12-33	345	1290	870
300	12"	420	515	450	16-33	409	1550	1120
350	14"	495	580	510	16-36	465	1610	1180
400	16"	534	660	585	16-39	535	1750	1310
450	18"	580	685	610	20-39	560	1930	1490
500	20"	630	755	670	20-42	615	1850	1600
600	24"	730	890	795	20-48	735	2500	2200

PN6.3MPa

القياس		L	D	K	n-Ø	a	H
							مشغل كهربائي	مشغل يدوي
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	250	215	170	8-22	140	780	500
100	4"	270	250	200	8-26	168	820	540
125	5"	310	295	240	8-30	202	860	580
150	6"	340	345	280	8-33	240	920	630
175	7"	355	375	310	12-33	270	990	700
200	8"	370	415	345	12-36	300	1050	750
225	9"	390	440	370	12-36	325	1270	850
250	10"	400	470	400	12-36	352	1290	870
300	12"	420	530	460	16-36	412	1550	1120
350	14"	495	600	525	16-39	475	1610	1180
400	16"	580	670	585	16-42	525	1750	1310

ملاحظات:
1. الرسومات التوضيحية للصمامات كمرجع فقط.
2. قد تتغير مواصفات المنتج والبيانات الفنية نتيجة لتحسينات التصميم أو تحديثات المنتج. يرجى التواصل مع فريق المبيعات لدينا للحصول على أحدث المعلومات.
3. تتوفر تصاميم ومواصفات مخصصة عند الطلب.
