الموديل: DZF-F

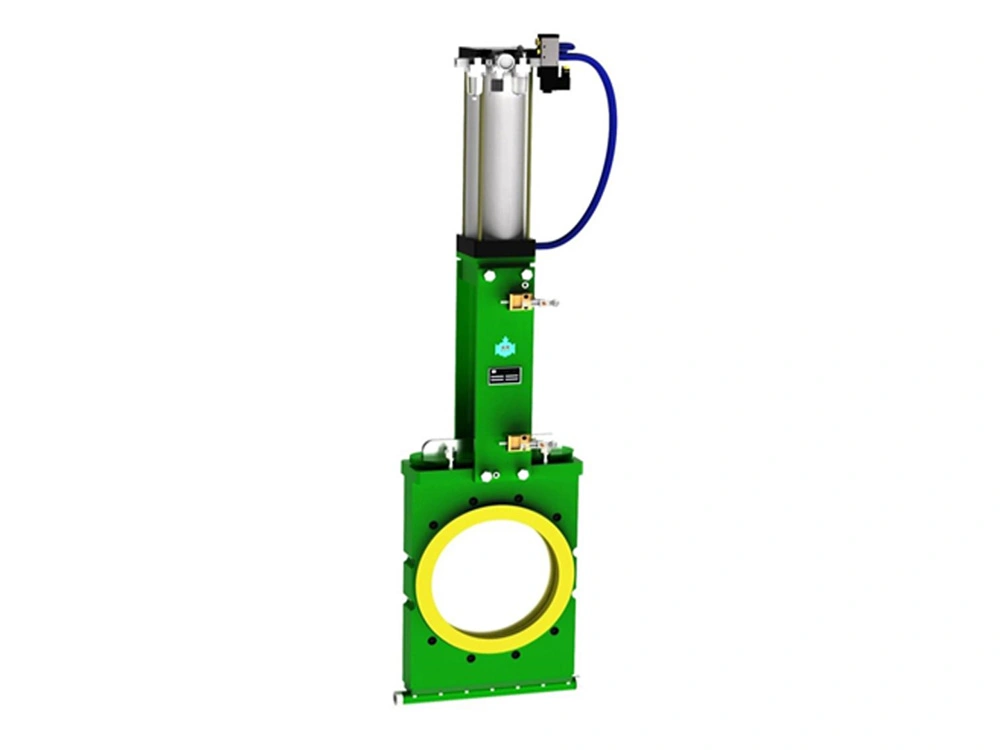

صمام سكينة كبير القطر مقاوم للتآكل (بلف ملاط ذو قطر كبير من 80 إلى 500 مم)Wear-Resisting Knife Gate Valve

• القطر الاسمي: DN80-DN500
• تصنيف الضغط: PN1.0-PN2.5 MPa
• نهاية فلنجة: GB/T 9124، ANSI B16.5
• الوسائط المناسبة: الملاط.
• درجة حرارة التشغيل: من -40 إلى 120 درجة مئوية
• طريقة التشغيل: يدوي، كهربائي، هوائي، هيدروليكي
• الفحص والاختبار: GB/T 13927، API 598

قد تتعرض أنظمة مناولة الملاط لمشاكل التآكل الشديد، وتراكم الرواسب، والتسرب، وانسداد الصمامات. صمم صمام البوابة ذو السكين الرقائقي المقاوم للتآكل لمواجهة هذه التحديات الشائعة في تطبيقات ردم المناجم، ومعالجة المعادن، ونقل المخلفات، وتجفيف المخلفات، وملاط الأسمنت، ومعالجة الرماد، وغسل الفحم، والحمأة، والرماد المتطاير.
غالباً ما تعاني صمامات الملاط التقليدية في هذه الأنظمة من عدم إحكام الإغلاق، وانحشار المواد، وقصر عمرها التشغيلي. واستناداً إلى سنوات من الخبرة في مجال التحكم بعمليات التعدين وتحليل تآكل الصمامات، طورت شركة SDPLDL صمام البوابة ذي السكين الرقائقي المقاوم للتآكل من سلسلة DZF-F، وذلك من خلال الجمع بين مزايا تصاميم صمامات بوابة الطين العالمية ونظام إحكام إغلاق وهيكل محسن.
يستخدم البلف (الصمام) مواد بوليستر عالية المقاومة للتآكل في مناطق التدفق الرئيسية ومناطق منع التسرب. ويحتوي قسمه السفلي على قناة تصريف أنبوبية تسمح بتصريف المواد الصلبة المتراكمة بشكل دوري أو مستمر أثناء التشغيل. هذا يقلل بشكل كبير من تراكم المواد داخل الصمام ويحسن استقرار التشغيل على المدى الطويل في أنظمة نقل المواد اللزجة. يحقق الصمام أداء موثوق في منع التسرب في ظروف الضغط المنخفض والعالي، ويمكن أن يتجاوز عمره الافتراضي في تطبيقات المواد اللزجة عمر صمامات البوابة التقليدية للمواد اللزجة بأكثر من عشرة أضعاف.

• مكونات تدفق متكاملة مقاومة للتآكل:
  يصنع مقعد الصمام ومكونات منع التسرب ومناطق مرور التدفق من قطعة واحدة من مواد البوليستر فائقة المقاومة للتآكل، مما يحسن المتانة ويُطيل عمر الخدمة في تطبيقات الطين الكاشط.
• تصميم أخدود تصريف مدمج:
  يسمح أخدود تصريف أنبوبي في أسفل الصمام بتصريف المواد الصلبة المتراكمة بشكل دوري أو مستمر أثناء التشغيل، مما يساعد على تقليل تراكم الرواسب داخل جسم الصمام.
• هيكل ساق عالي المتانة:
  صنع ساق الصمام من مادة 2Cr13 مع معالجة حرارية لتحسين المتانة وتقليل خطر التشوه أثناء التشغيل.
• مكونات معدنية مقاومة للتآكل:
  صنعت لوح الصمام والمسامير ومكونات التثبيت من الفولاذ المقاوم للصدأ لتحسين المتانة في ظروف التشغيل القاسية.

مناسب لأنظمة خطوط أنابيب الملاط في عمليات التعدين، بما في ذلك ملاط الأسمنت، ملاط الخام، ملاط الخبث، ملاط الفحم، ملاط المخلفات، وتطبيقات معالجة طين خزانات الترسيب حيث يكون التآكل الشديد وتراكم الرواسب أمر شائع.

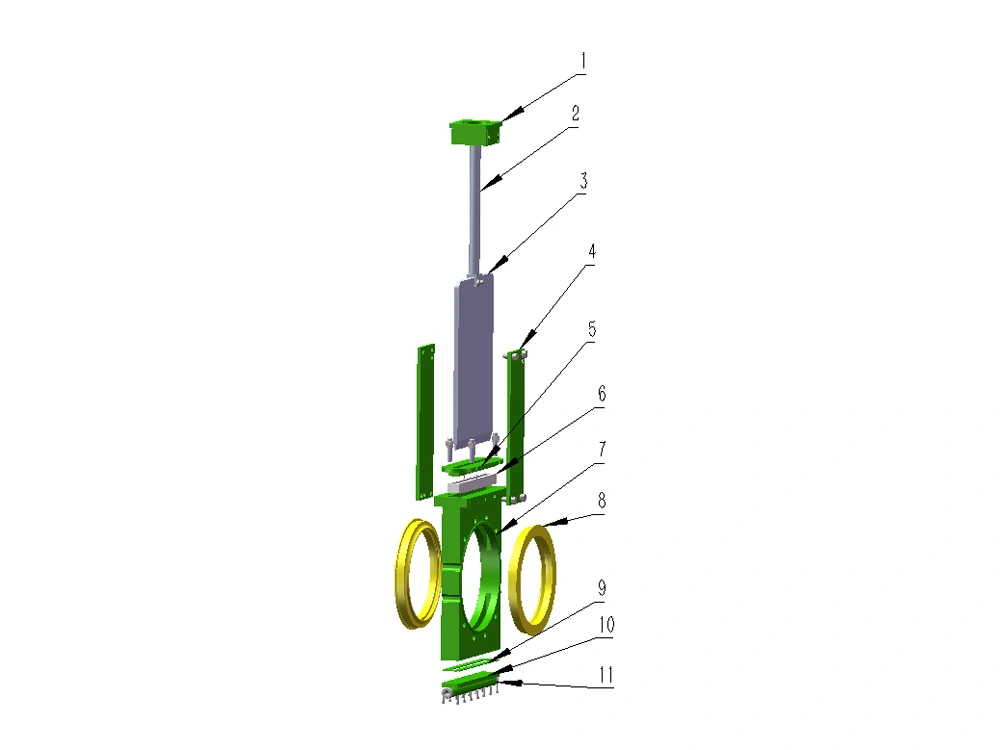

ر.م	المكونات	المادة	العدد
1	غلاف المحمل	WCB	1
2	الساق	45#	1
3	البوابة	304	1
4	لوح الدعم	Q235	2
5	غطاء الحشو	WCB	1
6	كتلة أحكام البوابة	مطاط	1
7	جسم الصمام	WCB	1
8	الجلبة	PU	2
9	الجوان	صفائح مطاطية	1
10	لوح سفلي	Q235	1
11	أنبوب تصريف	Q235	1

PN1.6MPa

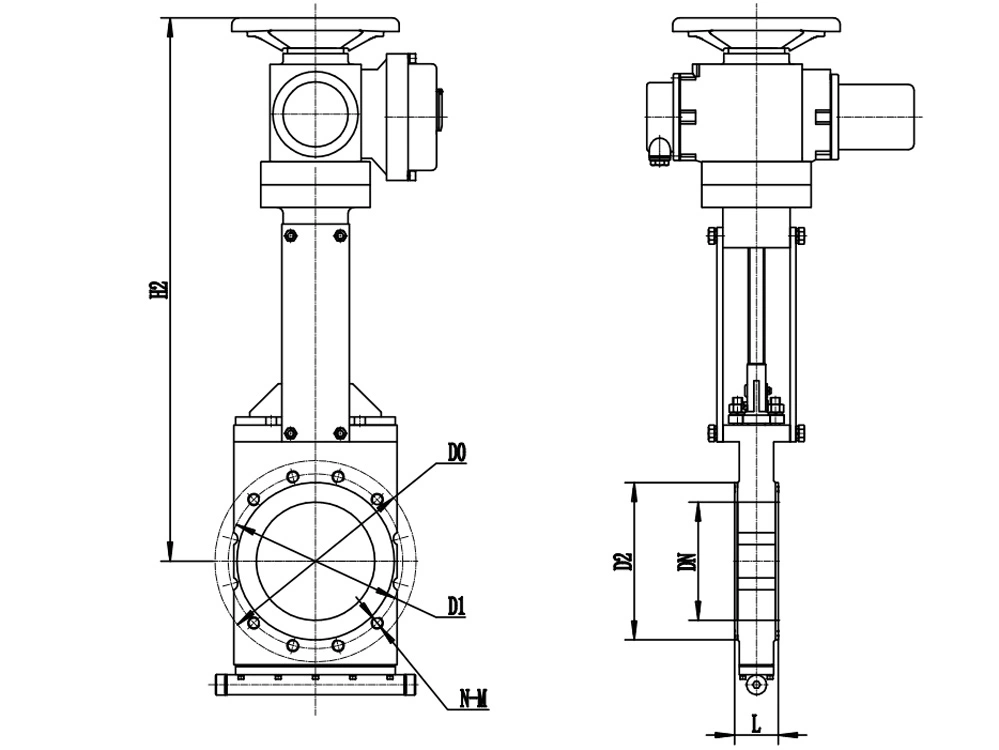

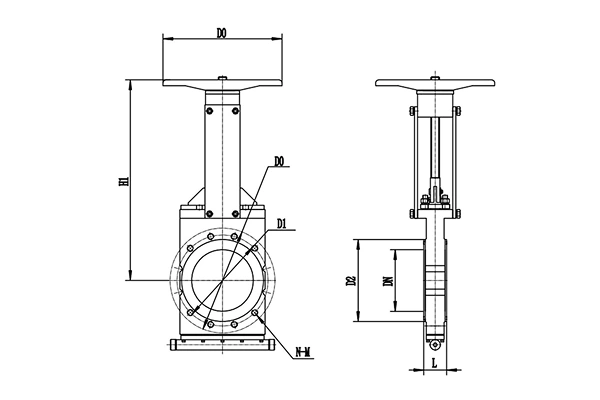

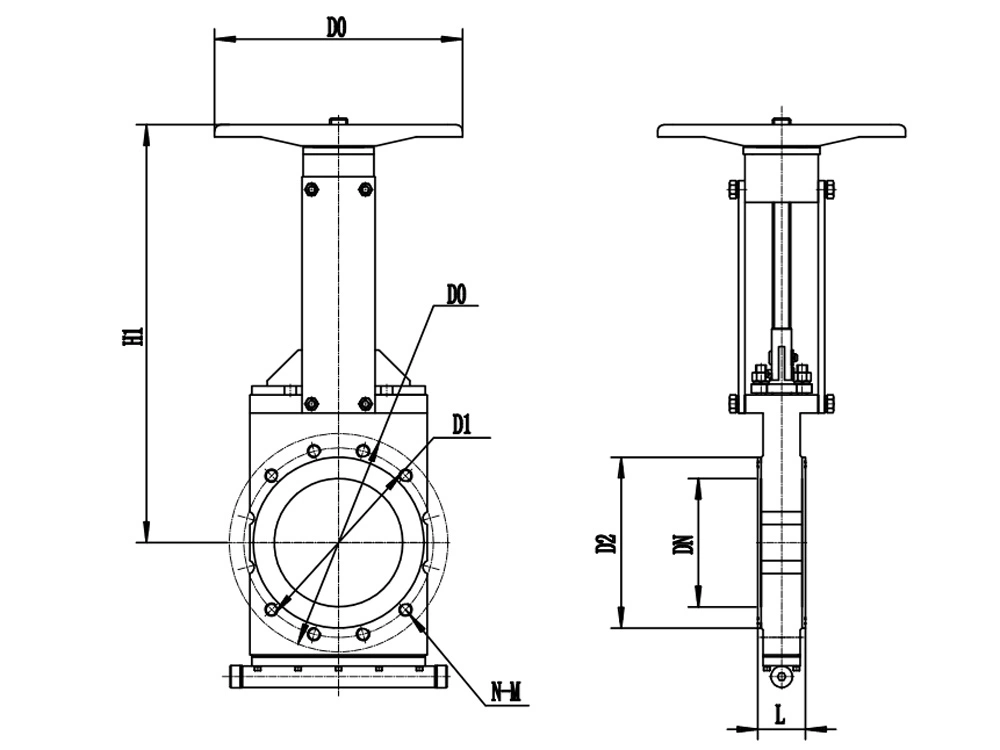

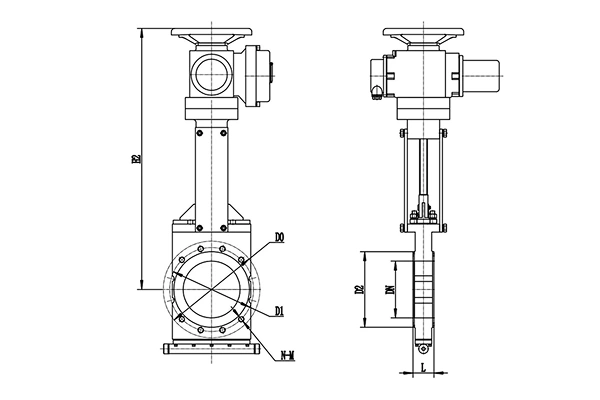

القياس		L	D	D1	D2	D0	N-M	H1 (مشغل يدوي)	H2 (مشغل كهربائي)
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm
80	3"	55	200	160	132	240	8-M16	380	660
100	4"	55	220	180	156	240	8-M16	460	740
150	6"	60	285	240	211	300	8-M20	550	830
200	8"	70	340	295	266	300	12-M20	650	920
250	10"	70	405	355	319	400	12-M24	730	1010
300	12"	76	460	410	370	400	12-M24	830	1158
350	14"	76	520	470	429	550	16-M24	910	1238
400	16"	82	580	525	480	550	16-M27	1020	1348

ملاحظات:
1. الرسومات التوضيحية للصمامات كمرجع فقط.
2. قد تتغير مواصفات المنتج والبيانات الفنية نتيجة لتحسينات التصميم أو تحديثات المنتج. يرجى التواصل مع فريق المبيعات لدينا للحصول على أحدث المعلومات.
3. تتوفر تصاميم ومواصفات مخصصة عند الطلب.
