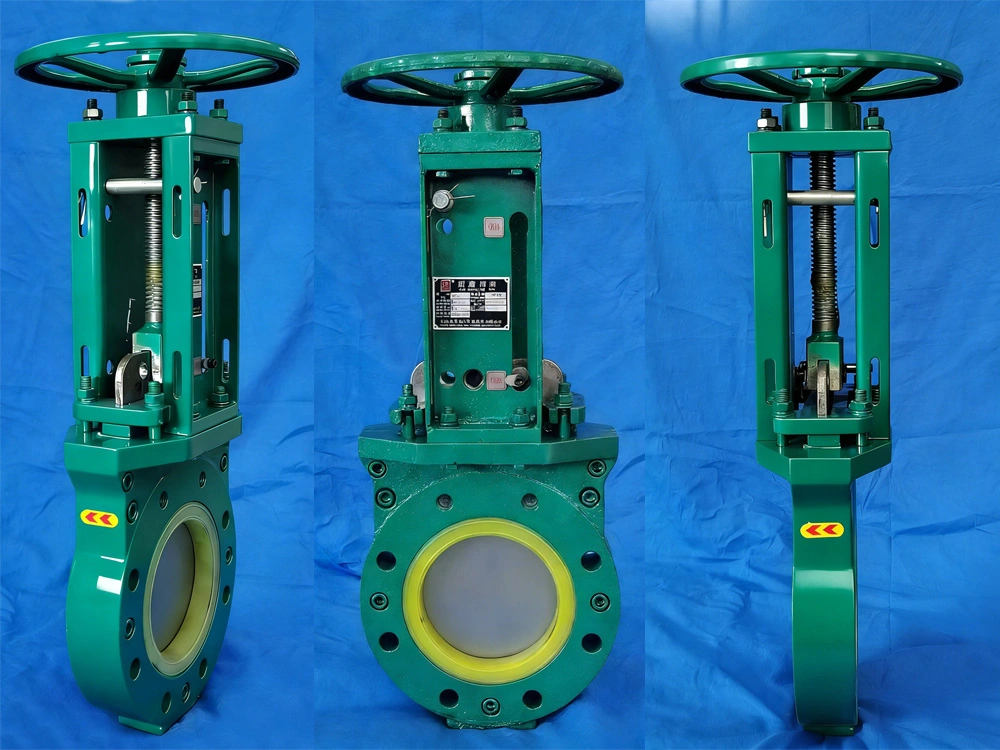

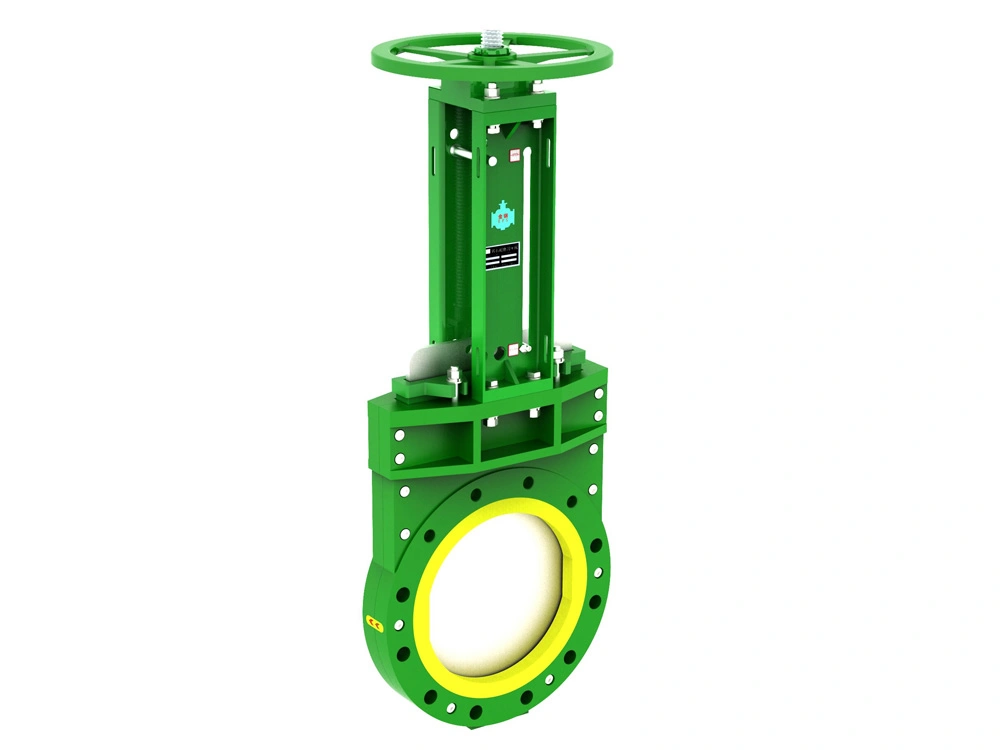

صمام سكينة مقاوم للتآكل والاحتكاك (بلف ملاط، L 55-95mm ) Abrasion Resistant Knife Gate Valve
- القطر الاسمي: DN80-DN500
- تصنيف الضغط: PN1.0-PN2.5 MPa
- نهاية فلنجة: GB/T 9124، ANSI B16.5
- الوسائط المناسبة: الملاط.
- درجة حرارة التشغيل: من -40 إلى 120 درجة مئوية
- طريقة التشغيل: يدوي، كهربائي، هوائي، هيدروليكي
- الفحص والاختبار: GB/T 13927، API 598
تم تصميم صمام البوابة ذو السكين المقاوم للتآكل لأنظمة مناولة الملاط المعرضة للتآكل الشديد وتراكم الرواسب والتسرب ومشاكل انسداد الصمام الشائعة في تطبيقات ردم المناجم ومعالجة المعادن ونقل المخلفات وتجفيف المخلفات وملاط الأسمنت ومعالجة الرماد وغسل الفحم والحمأة والرماد المتطاير.
غالباً ما تعاني صمامات البوابات التقليدية المستخدمة في هذه الأنظمة من ضعف الإحكام، وانحشار المواد، وقصر عمرها التشغيلي. واستناداً إلى سنوات من الخبرة في مجال التحكم بعمليات التعدين وأبحاث تآكل الصمامات، طورت شركة SDPLDL صمام بوابة السكين من سلسلة DZF-Z، وذلك بدمج مزايا تصاميم صمامات البوابات المحلية والعالمية مع نظام إحكام وهيكل محسن.
يستخدم الصمام مواد بوليستر عالية المقاومة للتآكل في ممر التدفق ومناطق الإحكام، بينما يساعد هيكله الخاص ذاتي التنظيف على تقليل تراكم الرواسب وتصلب المواد في قاع الصمام. يحقق التصميم إحكام موثوق به في ظروف الضغط المنخفض والعالي، ويمكن أن يتجاوز عمره التشغيلي في أنظمة نقل الطين عمر صمامات بوابة الطين التقليدية بأكثر من عشرة أضعاف.
- هيكل محكم ومتكامل ومقاوم للتآكل:
يصنع مقعد الصمام ومناطق منع التسرب ومكونات مسار التدفق من قطعة واحدة من مواد البوليستر المقاومة للتآكل، مما يُحسّن المتانة ويُطيل عمر التشغيل في أنظمة الطين الكاشط. - تصميم محكم ذاتي التنظيف:
تستخدم منطقة التلامس بين صفيحة الصمام ومقعده هيكل مرن ذاتي التنظيف، مما يساعد على تقليل تراكم المواد وتصلبها في قاع الصمام. - ساق صمام عالية المتانة:
يصنع ساق الصمام من الفولاذ المقاوم للصدأ أو الفولاذ السبائكي، مع معالجة حرارية لتحسين المتانة وتقليل احتمالية تشوه الساق أثناء التشغيل. - مكونات هيكلية من الفولاذ المقاوم للصدأ:
تصنع صفيحة الصمام والمسامير ومكونات التثبيت من الفولاذ المقاوم للصدأ لتحسين المتانة ومقاومة التآكل.
| جسم الصمام | GGG40/SS304 |
| البوابة | SS304/SS316 |
| مقعد محكم | PU/NBR |
| صامولة الساق | H62 |
| الساق | SS304/40Cr |
| الحشو | NBR/EPDM |
مناسب لأنظمة خطوط أنابيب الطين في عمليات التعدين، بما في ذلك طين الأسمنت، وطين الخام، وطين الخبث، وطين الفحم، وطين المخلفات، وتطبيقات طين خزانات الترسيب حيث تكون مقاومة التآكل وأداء الختم المستقر مطلوبين.

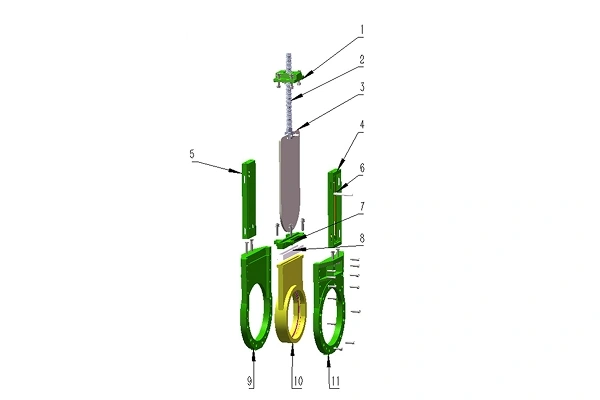

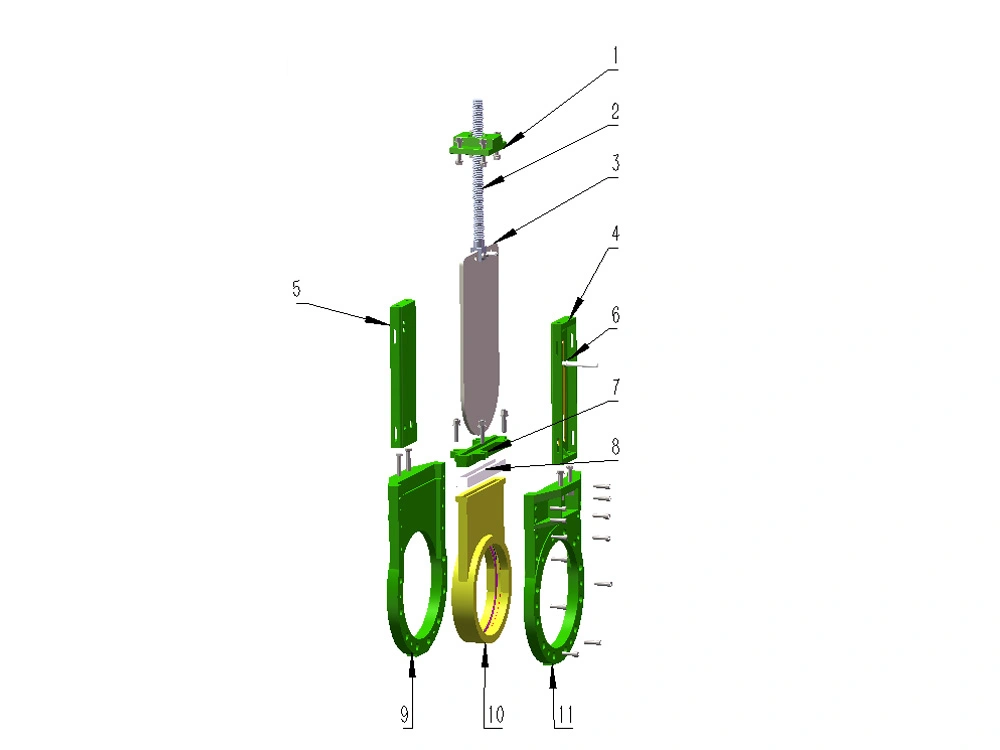

| ر.م | المكونات | المادة | العدد |
| 1 | غلاف المحمل | WCB | 1 |
| 2 | الساق | 45# | 1 |
| 3 | البوابة | 304 | 1 |
| 4 | لوح الدعم | Q235 | 2 |
| 5 | غطاء الحشو | WCB | 1 |
| 6 | كتلة أحكام البوابة | Rubber | 1 |
| 7 | جسم الصمام | WCB | 1 |
| 8 | الجلبة | PU | 2 |
| 9 | الجوان | صفائح مطاطية | 1 |
| 10 | لوح سفلي | Q235 | 1 |
| 11 | أنبوب تصريف | Q235 | 1 |

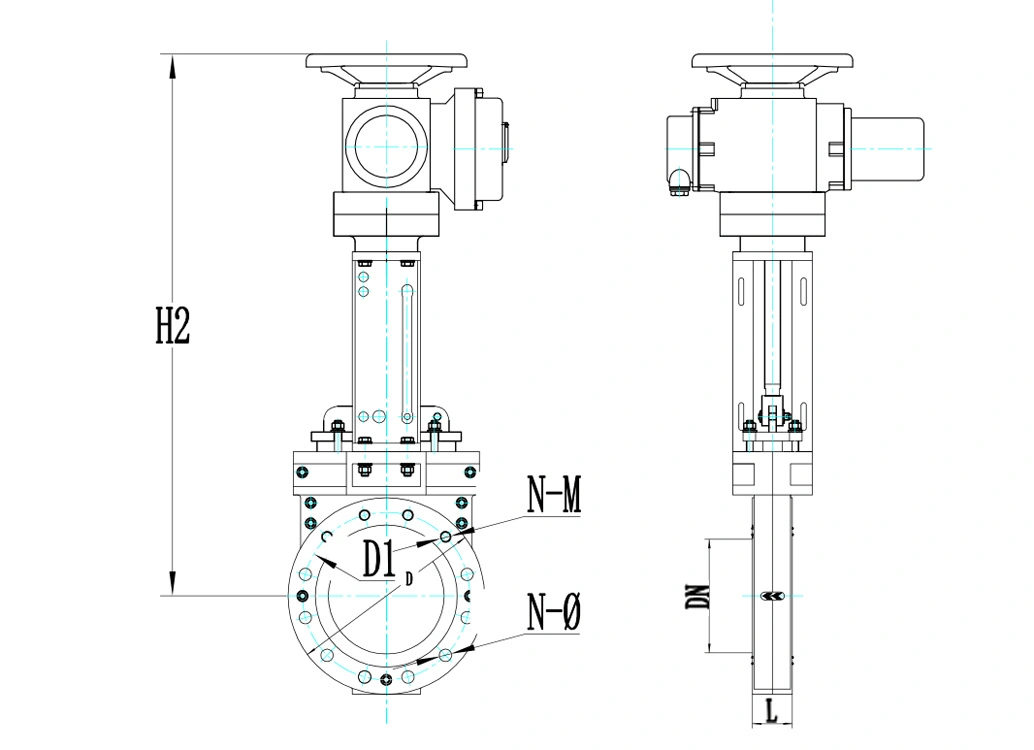

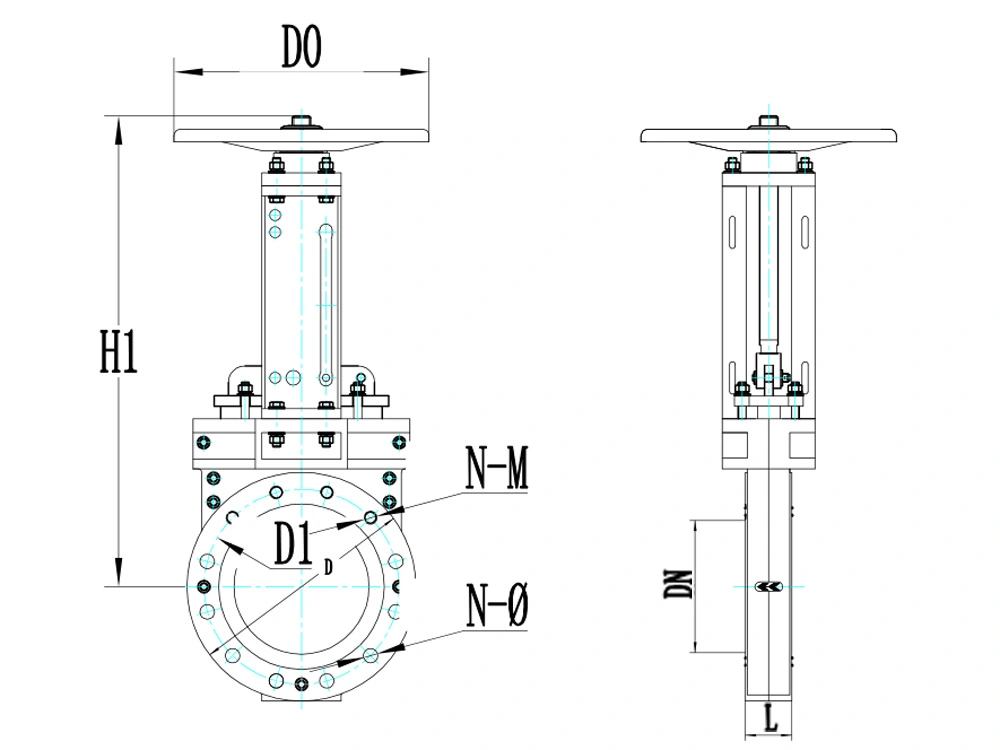

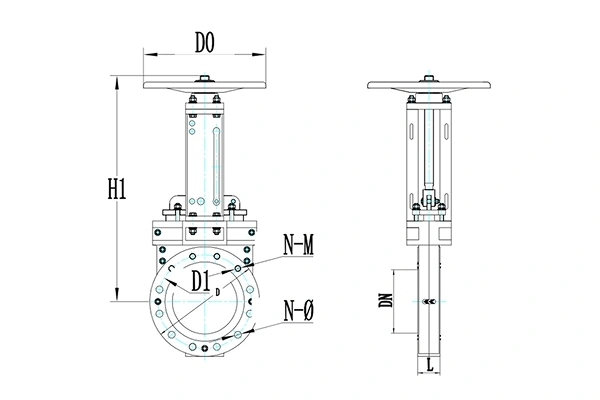

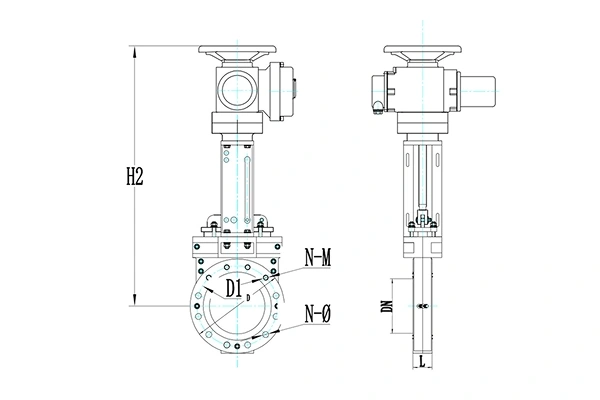

| القياس | L | D | D1 | D0 | N-M | N-Ø | H1 (مشغل يدوي) | H2 (مشغل كهربائي) | |
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 55 | 200 | 160 | 240 | 2-M16 | 6-18 | 462 | 714 |
| 100 | 4" | 55 | 220 | 180 | 240 | 2-M16 | 6-18 | 505 | 764 |
| 150 | 6" | 60 | 285 | 240 | 300 | 2-M20 | 6-22 | 618 | 875 |
| 200 | 8" | 70 | 340 | 295 | 300 | 4-M20 | 8-22 | 710 | 971 |
| 250 | 10" | 70 | 405 | 355 | 400 | 4-M24 | 8-26 | 815 | 1159 |
| 300 | 12" | 76 | 460 | 410 | 400 | 4-M24 | 8-26 | 1315 | 1267 |
| 350 | 14" | 76 | 520 | 470 | 550 | 6-M24 | 10-26 | 1445 | 1372 |
| 400 | 16" | 95 | 580 | 525 | 550 | 6-M27 | 10-30 | 1620 | 1524 |
ملاحظات:
1. الرسومات التوضيحية للصمامات كمرجع فقط.
2. قد تتغير مواصفات المنتج والبيانات الفنية نتيجة لتحسينات التصميم أو تحديثات المنتج. يرجى التواصل مع فريق المبيعات لدينا للحصول على أحدث المعلومات.
3. تتوفر تصاميم ومواصفات مخصصة عند الطلب.
