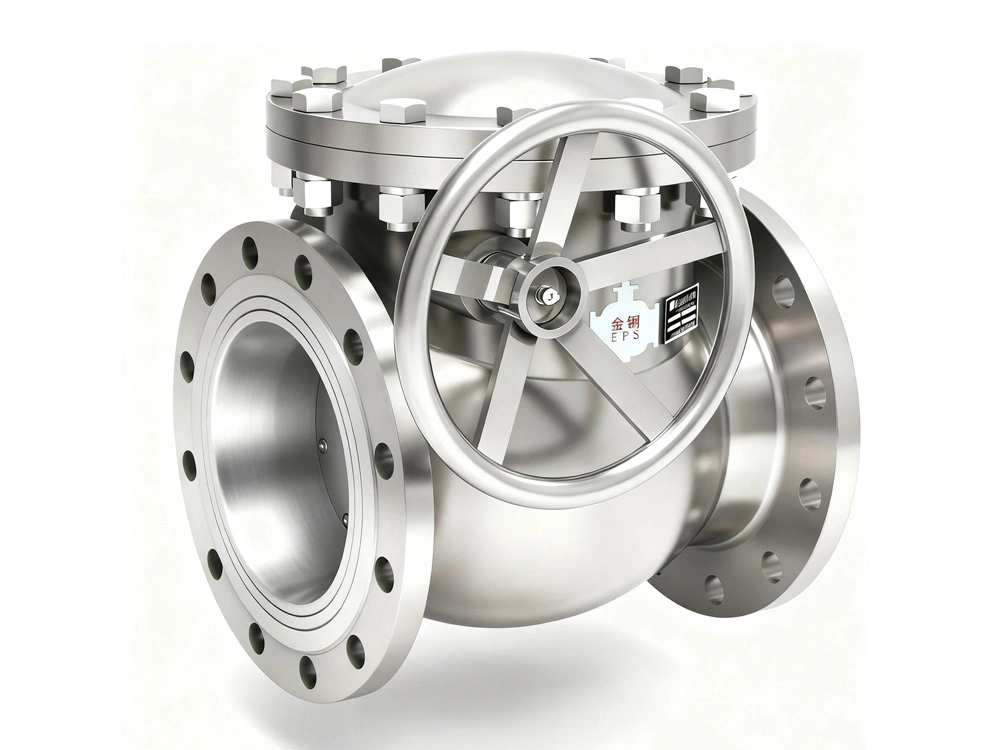

صمام عدم الرجوع كبير القطر ستانلس ستيل (بلف أحادي الاتجاه ذو قطر من 80 إلى 500 مم)Large-Bore Stainless Steel Check Valve
- القطر الاسمي: DN80-DN500
- تصنيف الضغط: PN1.0-PN10.0 MPa
- نهاية فلنجة: GB/T 9124، ANSI B16.5
- الوسائط المناسبة: الماء، البخار، النفط، والملاط، والمواد المسببة للتآكل والمواد ذات الدرجة الغذائية، إلخ.
- درجة حرارة التشغيل: من -40 إلى 120 درجة مئوية
- طريقة التشغيل: آلية، مشغل هوائي
- الفحص والاختبار: GB/T 13927، API 598
- المعالجة السطحية: التخليل، التخميل، الصقل (أو حسب طلب العميل)
| جسم الصمام | 304, 304L, 316, 316L |
| القرص | 304, 304L, 316, 316L |
| الغطاء | 304, 304L |
| نوع مانع التسرب | مانع تسرب ناعم |
صممت صمامات الفحص المصنوعة من الفولاذ المقاوم للصدأ ذات الفتحة الكبيرة لمنع التدفق العكسي في خطوط الأنابيب ذات التدفق والضغط العاليين. تستخدم على نطاق واسع في صناعات البتروكيماويات ومعالجة الفحم، والطاقة، والمياه البلدية، والأنظمة البيئية، والتعدين وصناعة الورق، والصناعات البحرية وبناء السفن، والأغذية والأدوية، والطاقة الجديدة أو المواد المتقدمة. ويتم اختيار نوع الصمام ودرجة الفولاذ المقاوم للصدأ وفقًا للاحتياجات الخاصة لكل تطبيق.

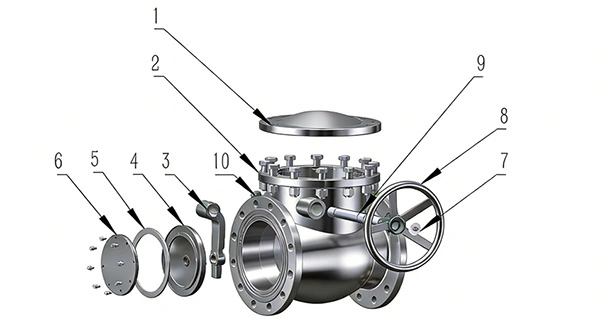

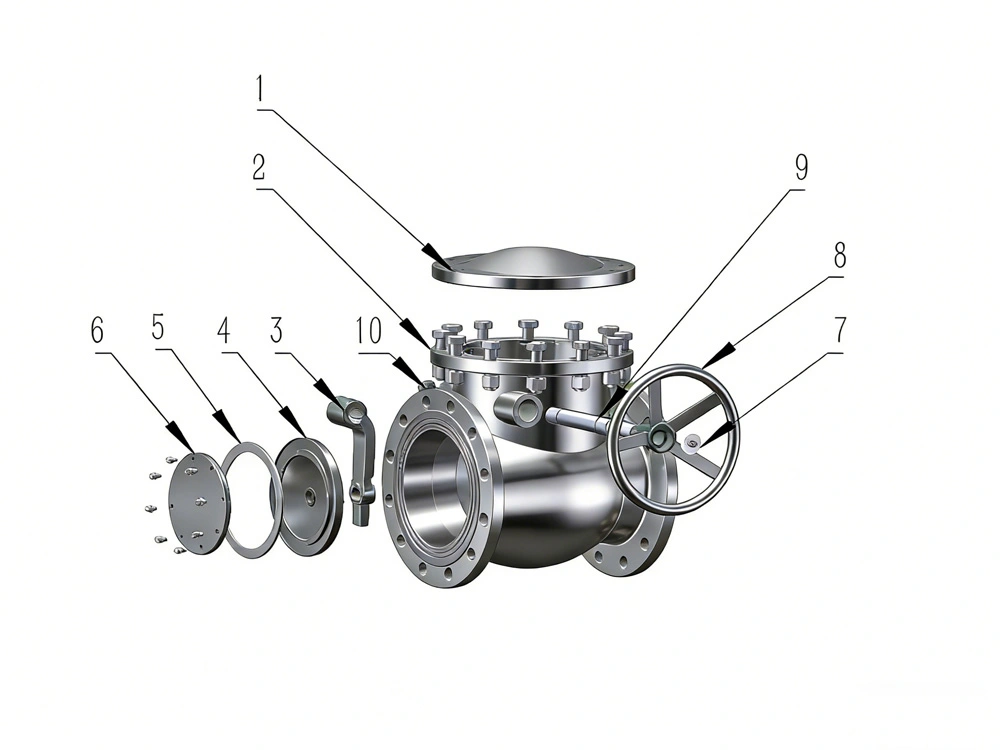

| ر.م | المكونات | العدد |
| 1 | الغطاء | 1 |
| 2 | جسم الصمام | 1 |
| 3 | ذراع المفصلة | 1 |
| 4 | القرص | 1 |
| 5 | الجوان | 1 |
| 6 | حامل مانع التسرب | 1 |
| 7 | وردة تثبيت العمود | 1 |
| 8 | مجموعة بكرة اليد | 1 |
| 9 | دبوس المفصلة | 1 |
| 10 | سدادة عمود الدوران | 1 |

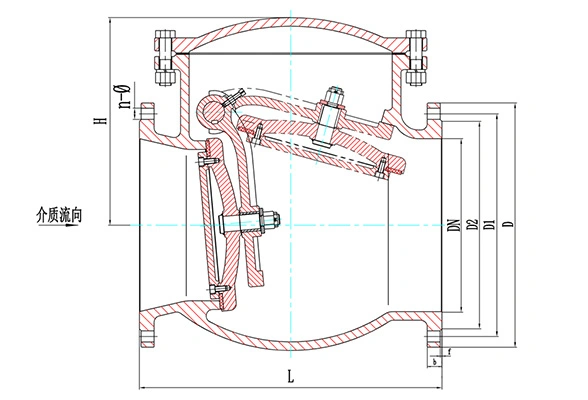

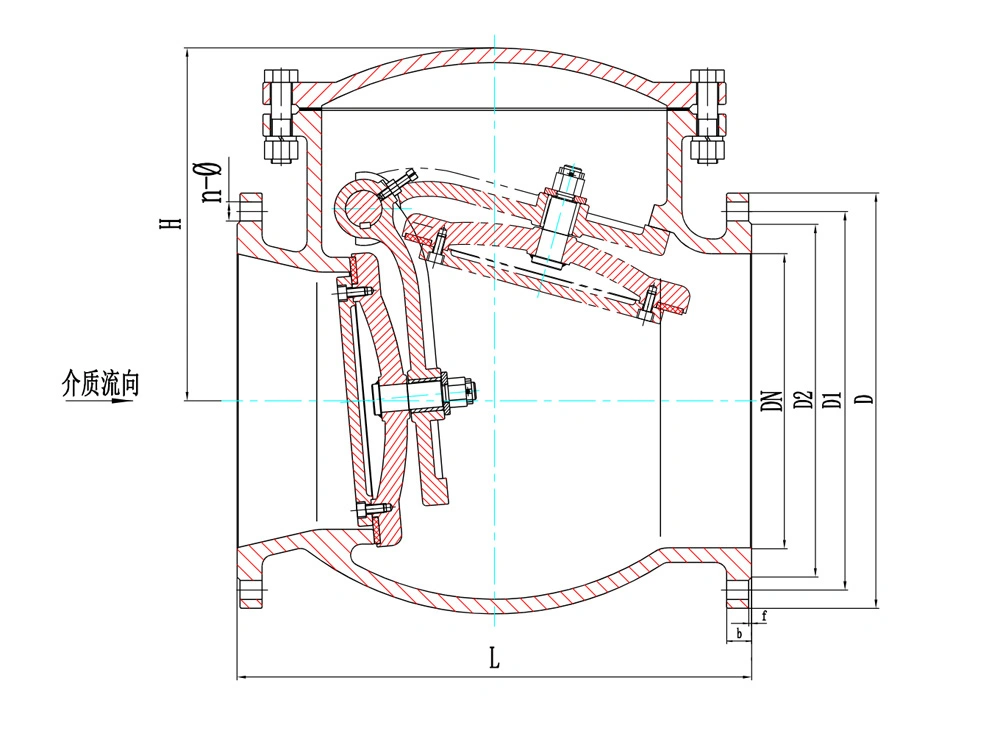

| القياس | L | D | D1 | D2 | n-Ø | H | |
| DN | NPS | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 270 | 200 | 160 | 132 | 8-18 | 186 |
| 100 | 4" | 320 | 220 | 180 | 156 | 8-18 | 216 |
| 125 | 5" | 360 | 250 | 210 | 184 | 8-18 | 243 |
| 150 | 6" | 365 | 285 | 240 | 211 | 8-22 | 276 |
| 175 | 7" | 375 | 315 | 270 | 240 | 8-22 | 290 |
| 200 | 8" | 380 | 340 | 295 | 266 | 8-22 | 302 |
| 225 | 9" | 425 | 370 | 325 | 295 | 8-22 | 327 |
| 250 | 10" | 460 | 395 | 350 | 319 | 12-22 | 355 |
| 300 | 12" | 550 | 445 | 400 | 370 | 12-22 | 375 |
| 350 | 14" | 610 | 505 | 460 | 429 | 16-22 | 433 |
| 400 | 16" | 700 | 565 | 515 | 480 | 16-26 | 472 |
| 450 | 18" | 780 | 615 | 565 | 530 | 20-26 | 520 |
| 500 | 20" | 860 | 670 | 620 | 582 | 20-26 | 560 |
| القياس | L | D | D1 | D2 | n-Ø | H | |
| DN | NPS | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 270 | 200 | 160 | 132 | 8-18 | 186 |
| 100 | 4" | 320 | 220 | 180 | 156 | 8-18 | 216 |
| 125 | 5" | 360 | 250 | 210 | 184 | 8-18 | 243 |
| 150 | 6" | 365 | 285 | 240 | 211 | 8-22 | 276 |
| 175 | 7" | 375 | 315 | 270 | 240 | 8-22 | 290 |
| 200 | 8" | 380 | 340 | 295 | 266 | 12-22 | 302 |
| 225 | 9" | 425 | 370 | 325 | 295 | 12-22 | 327 |
| 250 | 10" | 460 | 405 | 355 | 319 | 12-26 | 355 |
| 300 | 12" | 550 | 460 | 410 | 370 | 12-26 | 375 |
| 350 | 14" | 610 | 520 | 470 | 429 | 16-26 | 433 |
| 400 | 16" | 700 | 580 | 525 | 480 | 16-30 | 472 |
| 450 | 18" | 780 | 640 | 585 | 548 | 20-30 | 520 |
| 500 | 20" | 860 | 715 | 650 | 609 | 20-33 | 560 |
| القياس | L | D | D1 | D2 | n-Ø | H | |
| DN | NPS | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 270 | 200 | 160 | 132 | 8-18 | 186 |
| 100 | 4" | 320 | 235 | 190 | 156 | 8-22 | 216 |
| 125 | 5" | 360 | 270 | 220 | 184 | 8-26 | 243 |
| 150 | 6" | 365 | 300 | 250 | 211 | 8-26 | 276 |
| 175 | 7" | 375 | 330 | 280 | 248 | 12-26 | 290 |
| 200 | 8" | 380 | 360 | 310 | 274 | 12-26 | 302 |
| 225 | 9" | 425 | 395 | 340 | 302 | 12-30 | 327 |
| 250 | 10" | 460 | 425 | 370 | 330 | 12-30 | 355 |
| 300 | 12" | 550 | 485 | 430 | 389 | 16-30 | 375 |
| 350 | 14" | 610 | 555 | 490 | 448 | 16-33 | 433 |
| 400 | 16" | 700 | 620 | 550 | 503 | 16-36 | 472 |
| 450 | 18" | 780 | 670 | 600 | 548 | 20-36 | 520 |
| 500 | 20" | 860 | 730 | 660 | 609 | 20-36 | 560 |
| 600 | 24" | 1050 | 845 | 770 | 720 | 20-39 | 650 |
| القياس | L | D | D1 | D2 | n-Ø | H | |
| DN | NPS | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 306 | 200 | 160 | 132 | 8-18 | 207 |
| 100 | 4" | 330 | 235 | 190 | 156 | 8-22 | 266 |
| 125 | 5" | 370 | 270 | 220 | 184 | 8-26 | 285 |
| 150 | 6" | 390 | 300 | 250 | 211 | 8-26 | 315 |
| 175 | 7" | 430 | 350 | 295 | 258 | 12-30 | 340 |
| 200 | 8" | 440 | 375 | 320 | 284 | 12-30 | 360 |
| 225 | 9" | 470 | 420 | 355 | 315 | 12-33 | 378 |
| 250 | 10" | 520 | 450 | 385 | 345 | 12-33 | 410 |
| 300 | 12" | 610 | 515 | 450 | 409 | 16-33 | 435 |
| 350 | 14" | 660 | 580 | 510 | 465 | 16-36 | 493 |
| 400 | 16" | 750 | 660 | 585 | 535 | 16-39 | 535 |
| 450 | 18" | 800 | 685 | 610 | 560 | 20-39 | 590 |
| القياس | L | D | D1 | D2 | n-Ø | H | |
| DN | NPS | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 306 | 215 | 170 | 140 | 8-22 | 207 |
| 100 | 4" | 330 | 250 | 200 | 168 | 8-25 | 266 |
| 125 | 5" | 370 | 295 | 240 | 202 | 8-30 | 285 |
| 150 | 6" | 390 | 345 | 280 | 240 | 8-33 | 315 |
| 175 | 7" | 430 | 375 | 310 | 270 | 12-33 | 340 |
| 200 | 8" | 440 | 415 | 345 | 300 | 12-33 | 360 |
| 225 | 9" | 470 | 440 | 370 | 325 | 12-33 | 378 |
| 250 | 10" | 520 | 470 | 400 | 352 | 12-39 | 410 |
| 300 | 12" | 610 | 530 | 460 | 412 | 16-39 | 435 |
| 350 | 14" | 660 | 600 | 525 | 465 | 16-39 | 493 |
| 400 | 16" | 750 | 670 | 585 | 535 | 16-42 | 535 |
ملاحظات
- مواصفات الصمامات الموضحة في الجداول أعلاه هي كمرجع فقط.
- قد تتغير مواصفات المنتج والبيانات الفنية نتيجة لتحسينات أو تحديثات المنتج، لذا يرجى التواصل معنا للحصول على أحدث المعلومات.
- يمكن تخصيص الصمامات وفقاً لمتطلبات العميل.
