الموديل: Q45F

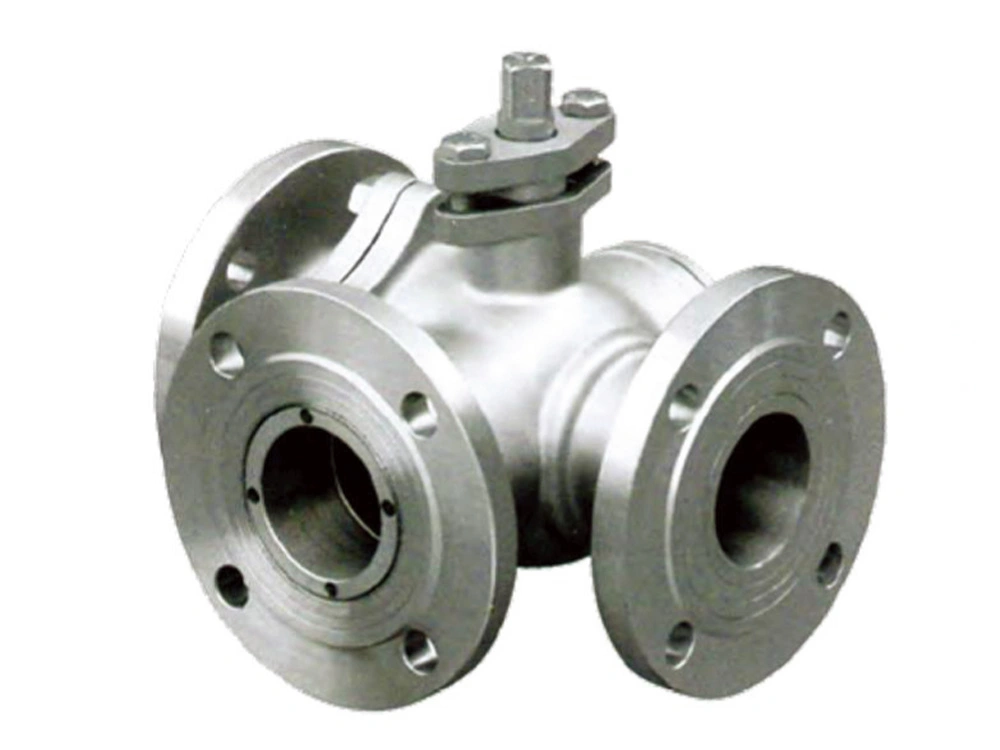

صمام كرة T تركيب فلنجةFlanged 3-Way T-Port Ball Valve
- القطر الاسمي: DN15-DN300
- المواد: 316، CF8M، 1.4408، WCB، 304، CF8، والخ.
- تصنيف الضغط: 1.6 MPa، 10K، 150Lb
- التصميم والتصنيع: GB/T 12237-1989، DIN 3357/1, API 608
- نهاية فلنجة: GB/T 9113.1، JB/T 79، DIN 3202، JIS B2002، ASME B16.10
- وجه لوجه: GB/T 12221-1989، DIN 3202، JIS B2002، ASME 16.10
- الفحص والاختبار: GB/T13927، DIN3230/3، API 598، JIS B 2003
- المعالجة السطحية: التخليل، التخميل، الصقل (أو حسب طلب العميل)
- درجة حرارة التشغيل: لا تزيد عن 120 درجة مئوية
- الوسائط المناسبة: الماء، البخار، النفط، الغاز، الأحماض، القلويات، إلخ.
التطبيقات
تعد الصمامات الكروية ثلاثية المنافذ (T-Port) ذات الوصلات الفلنجية مناسبة لخطوط أنابيب المياه والبخار والزيوت، بدرجات حرارة تشغيل تصل إلى 150 درجة مئوية. وتستخدم لتوصيل التدفق أو إيقافه أو إعادة توجيهه بين ثلاثة اتجاهات لخطوط الأنابيب، خاصة في الأنظمة التي تتطلب توزيع التدفق أو تحويل مساره.

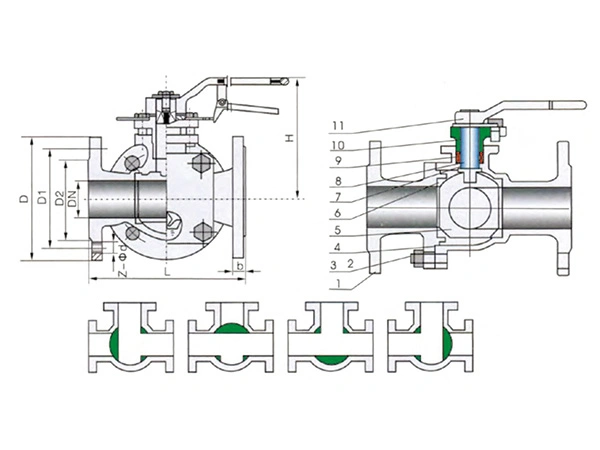

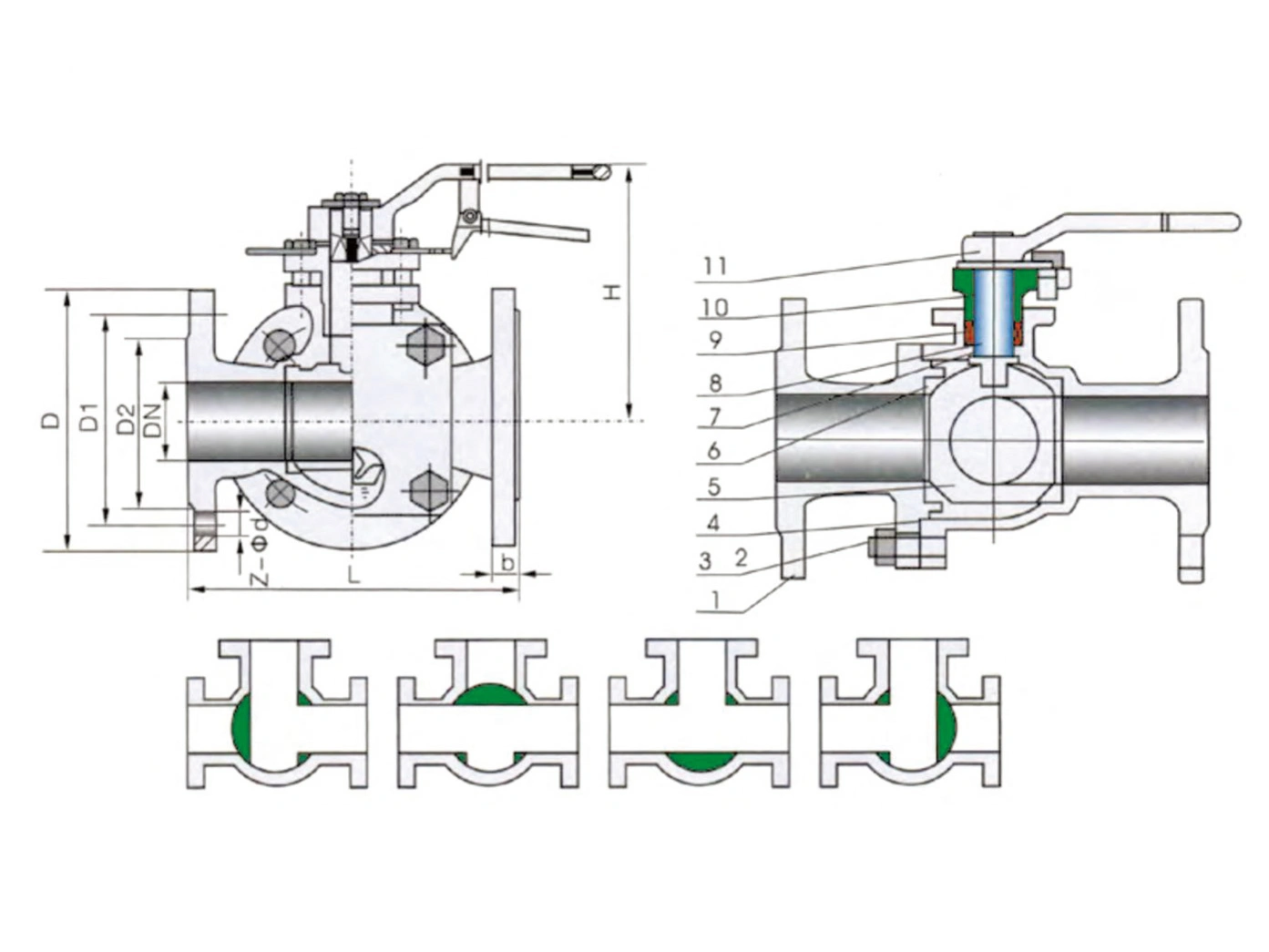

الأبعاد (مم)
| معايير GB (PN1.6MPa) | |||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| القياس | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
| Z-ØD | 4-Ø14 | 4-Ø14 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø23 | 12-Ø23 | 12-Ø23 | 12-Ø23 | |
| معايير JIS (10K) | |||||||||||||||
| القياس | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 |
| D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | |
| D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | 210 | 240 | 290 | 355 | 400 | |
| Z-ØD | 4-Ø15 | 4-Ø15 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 8-Ø19 | 8-Ø19 | 8-Ø23 | 8-Ø23 | 12-Ø23 | 12-Ø23 | 16-Ø25 | |
| معايير ANSI (150Lb) | |||||||||||||||
| القياس | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 |
| D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | |
| D1 | 60.5 | 70 | 79.5 | 89 | 98.5 | 121 | 140 | 153 | 191 | 216 | 242 | 299 | 362 | 432 | |
| Z-ØD | 4-Ø15 | 4-Ø15 | 4-Ø15 | 4-Ø15 | 4-Ø15 | 4-Ø19 | 4-Ø19 | 4-Ø19 | 8-Ø19 | 8-Ø22 | 8-Ø22 | 8-Ø22 | 12-Ø25 | 12-Ø25 | |
