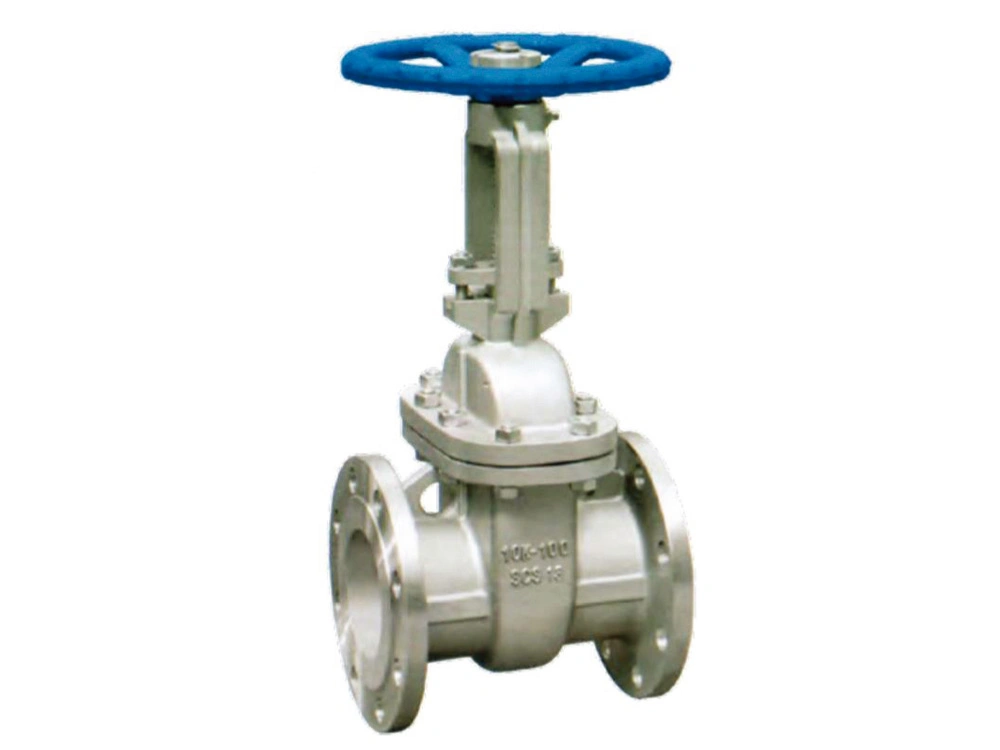

صمام بوابة من الفولاذ المقاوم للصدأ بأطراف فلنجة JIS(صمام فولاذي مصنع بدقة 10K/20K)JIS Flanged Gate Valve (Precision Cast Steel Valve)
- القطر الاسمي: DN40-DN500
- المواد: 316، CF8M، 1.4408، WCB، 304، CF8، والخ.
- تصنيف الضغط: 10K/20K
- التصميم والتصنيع: BS 5351
- نهاية فلنجة: JIS B1212 82214
- الفحص والاختبار: JIS B 2003
- المعالجة السطحية: التخليل، التخميل، الصقل (أو حسب طلب العميل)
- درجة حرارة التشغيل: لا تزيد عن 150 درجة مئوية
التطبيقات
تستخدم الصمامات البوابية ذات الوصلات الفلنجية وفق معيار JIS في خطوط أنابيب المياه والبخار والزيوت، مع درجات حرارة تشغيل تصل إلى 150 درجة مئوية. وتستخدم بشكل أساسي لعمليات الفتح الكامل أو الإغلاق التام للتدفق في الأنظمة التي تتطلب وصلات فلنجية بمقاسات ضغط 10K أو 20K.
المعايير المطبقة
| التصميم | وجه لوجه | نهاية فلنجة | الفحص والاختبار | الضغط ودرجة الحرارة |
| JIS B2073 B2083 | JIS B2002 | JIS B2212 B2214 | JIS B2003 | JIS B2073 B2083 |
أجزاء الصمام
| المكونات | المادة | |||
| جسم الصمام / الغطاء | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M |
| الإسفين | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M |
| العمود | A182-F6a | A182-F11 | A182-F6a | A182-F316 |
| الحشو | جرافيت مرن | PTFE | ||
| الجوان | جرافيت مرن 18-8 | |||
| الصامولة | A193-B7 | A193-B7 | A193-B7M | A193-B8 |
| درجة حرارة التشغيل | -29～425℃ | -29～550℃ | -46～350°℃ | -40～200℃ |
| الوسائط المناسبة | ماء، نفط، بخار | بخار، نفط | البروبان، الإيثيلين | حمض النيتريك |

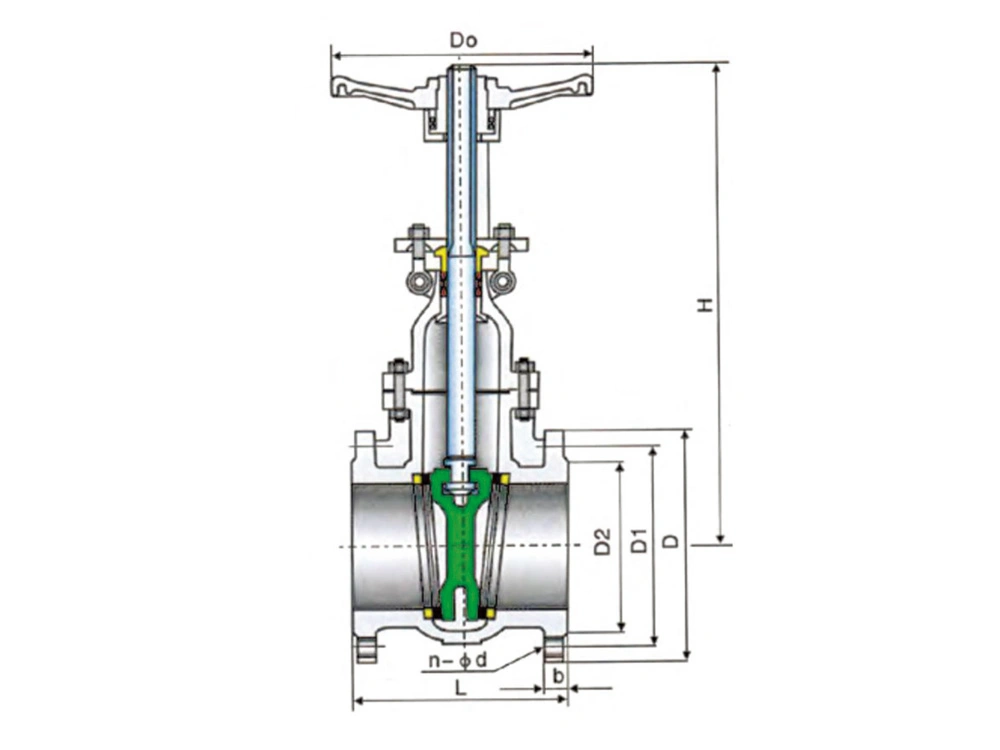

الأبعاد (مم) صمام بوابة ذو عمود صاعد
| DN | 10K | |||
| mm | in | L | H | Do |
| 40 | 1 1/2" | 165 | 250 | 160 |
| 50 | 2" | 178 | 409 | 180 |
| 65 | 2 1/2" | 190 | 535 | 200 |
| 80 | 3" | 203 | 570 | 200 |
| 100 | 4" | 229 | 590 | 220 |
| 125 | 5" | 254 | 530.5 | 280 |
| 150 | 6" | 267 | 630 | 300 |
| 200 | 8" | 292 | 960 | 320 |
| 250 | 10" | 330 | 1158 | 350 |
| 300 | 12" | 356 | 1378 | 450 |
| 350 | 14" | 381 | 1543 | 500 |
| 400 | 16" | 406 | 1738 | 600 |
| 450 | 18" | 432 | 1959 | 600 |
| 500 | 20" | 457 | 2214 | 680 |
| 20K | ||||
| 40 | 1 1/2" | 165 | 250 | 160 |
| 50 | 2" | 216 | 480 | 200 |
| 65 | 2 1/2" | 241 | 510 | 250 |
| 80 | 3" | 283 | 580 | 280 |
| 100 | 4" | 305 | 700 | 350 |
| 150 | 6" | 403 | 940 | 400 |
| 200 | 8" | 419 | 1190 | 450 |
| 250 | 10" | 457 | 1390 | 500 |
| 300 | 12" | 502 | 1600 | 500 |
| 350 | 14" | 762 | 1750 | 600 |
| 400 | 16" | 838 | 1900 | 600 |
| 450 | 18" | 914 | 2320 | 650 |
تصنيع الصمامات بتقنية الصب الدقيق وصناعة الصمامات منذ عام 1987
تعد شركة SDPLDL مصنع موثوق للصمامات الصناعية ومنتجات لتصنيع بتقنية الصب الدقيق (الشمع المفقود) للأسواق العالمية. من خلال مصنعها الخاص المزود بأكثر من 200 مجموعة من معدات التصنيع المتطورة ومركز اختبار مجهز بآلات موازنة ديناميكية بقدرة 16 طن، توفر الشركة حلولاً متكاملة تشمل صمامات الصب الدقيق، والصمامات الكبيرة المصنوعة من الفولاذ المقاوم للصدأ حسب الطلب، وصمامات الملاط، وفق أعلى معايير الجودة ISO 9001.
