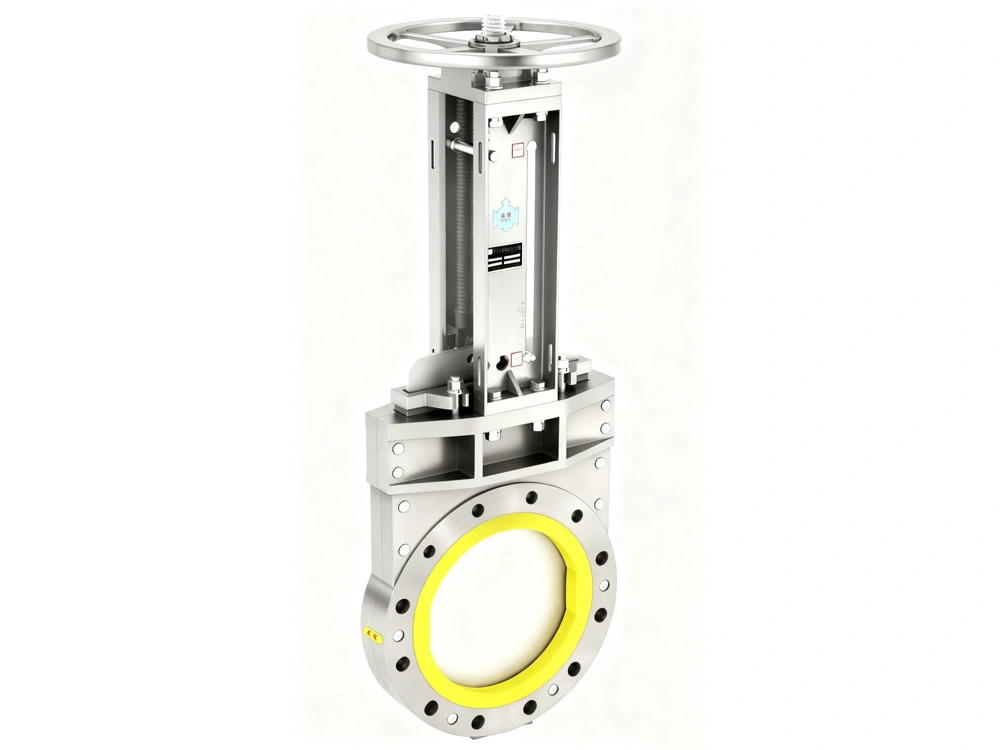

صمام سكينة كبير القطر ورفيع ستانلس ستيل (صمام رفيع من الفولاذ المقاوم للصدأ، طوله من 55 إلى 95 مم)Large-Bore Wafer Knife Gate Valve (Stainless Steel Thin Valve)
- القطر الاسمي: DN80-DN500
- تصنيف الضغط: PN1.0-PN2.5 MPa
- نهاية فلنجة: GB/T 9124, ANSI B16.5
- الوسائط المناسبة: الماء، البخار، النفط، والملاط، والمواد المسببة للتآكل والمواد ذات الدرجة الغذائية، إلخ.
- درجة حرارة التشغيل: من -40 إلى 120 درجة مئوية
- طريقة التشغيل: يدوي، كهربائي، هوائي، هيدروليكي
- الفحص والاختبار: GB/T 13927، API 598
- المعالجة السطحية: التخليل، التخميل، الصقل (أو حسب طلب العميل)
| جسم الصمام | 304, 304L, 316, 316L |
| البوابة | 304, 304L, 316, 316L |
| مانع التسرب | PU/NBR |
| صامولة | H62 |
| الساق | 304, 304L |
| حشو | NBR/EPDM |
تعد صمامات البوابة الرفيعة من نوع DZFP-Z خيار عملي لخطوط الأنابيب ذات التدفق العالي، والضغط المرتفع، والمواد المسببة للتآكل، أو التي تتطلب مساحة تركيب محدودة. ويمكن استخدامها في قطاعات البتروكيماويات، ومعالجة الفحم، والطاقة، والمياه البلدية، والبيئة، والمعادن، والورق، والصناعات البحرية، وبناء السفن، والأغذية، والأدوية، والطاقة المتجددة، والمواد الجديدة. ويتم اختيار نوع الصمام ومادته بناءً على متطلبات السائل والضغط والتدفق والتركيب.

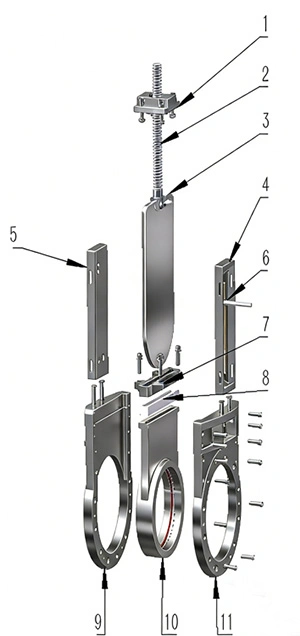

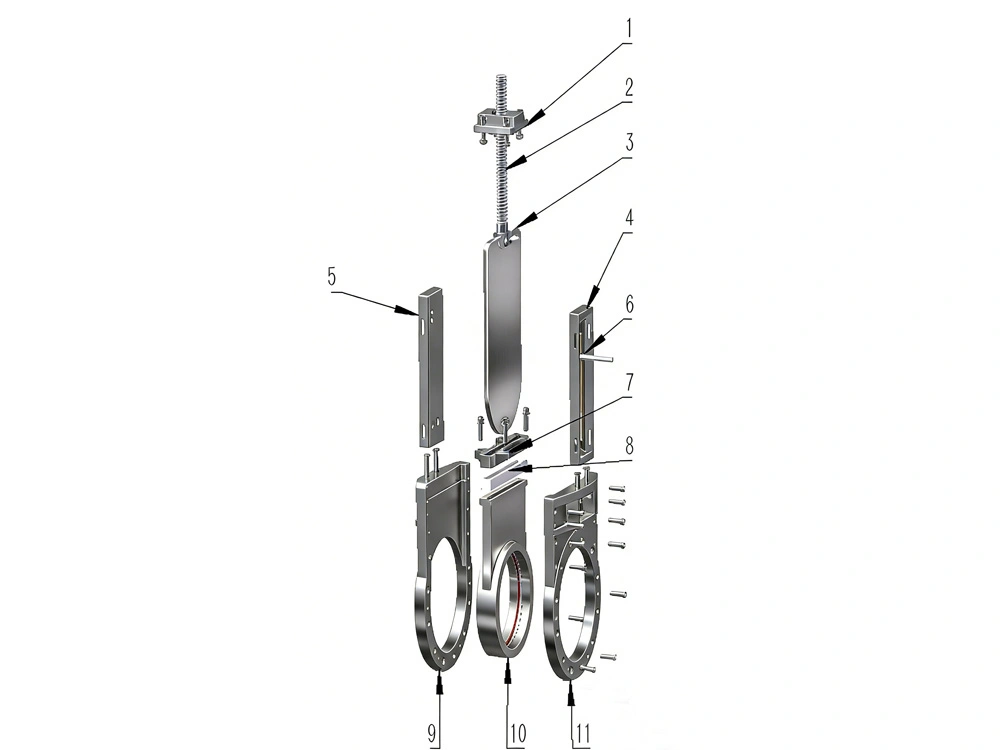

| ر.م | المكونات | العدد |
| 1 | غلاف المحمل | 1 |
| 2 | الساق | 1 |
| 3 | البوابة | 1 |
| 4 | مجموعة لوحات الدعم من اليمين | 1 |
| 5 | مجموعة لوحات الدعم من اليسار | 1 |
| 6 | دبوس القفل | 1 |
| 7 | غطاء الحشو | 1 |
| 8 | كتلة إحكام البوابة | 1 |
| 9 | جسم الصمام الأيسر | 1 |
| 10 | جلبة مدمجة | 1 |
| 11 | جسم الصمام الأيمن | 1 |

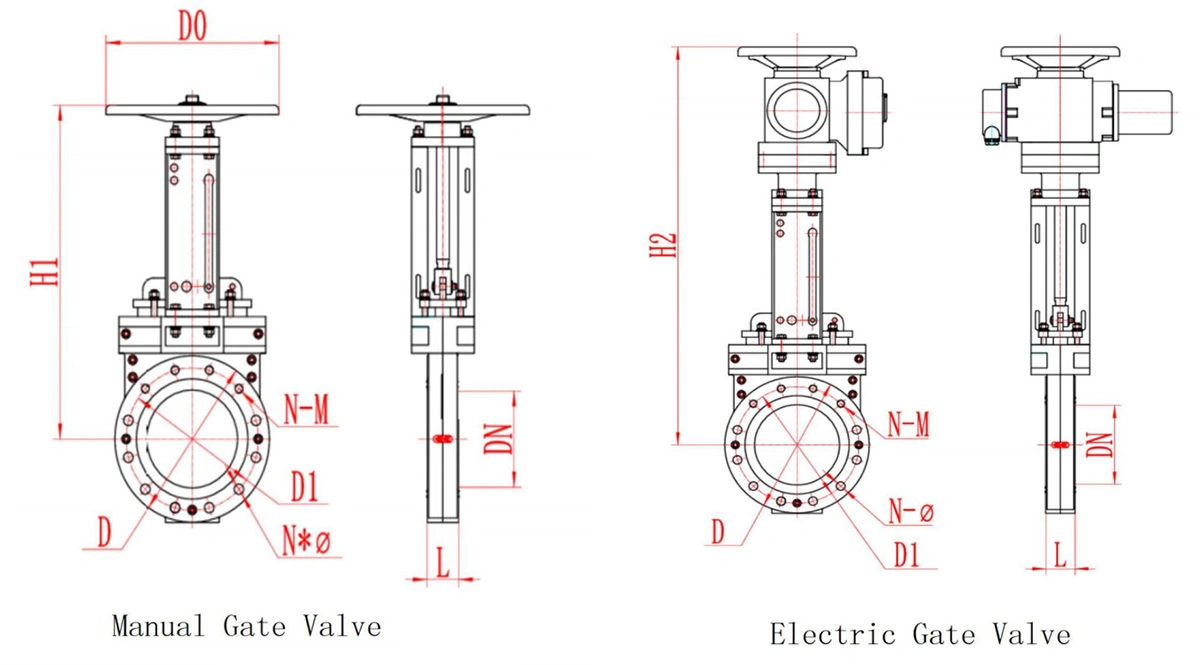

| Size | L | D | D1 | D0 | N-M | N-Ø | H1 (مشغل يدوي) | H2 (مشغل كهربائي) | |
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 55 | 200 | 160 | 240 | 2-M16 | 6-18 | 380 | 660 |
| 100 | 4" | 55 | 220 | 180 | 240 | 28-M16 | 6-18 | 460 | 740 |
| 150 | 6" | 60 | 285 | 240 | 300 | 2-M20 | 6-22 | 550 | 830 |
| 200 | 8" | 70 | 340 | 295 | 300 | 4-M20 | 8-22 | 650 | 920 |
| 250 | 10" | 70 | 405 | 355 | 400 | 4-M24 | 8-26 | 730 | 1010 |
| 300 | 12" | 76 | 460 | 410 | 400 | 4-M24 | 8-26 | 830 | 1158 |
| 350 | 14" | 76 | 520 | 470 | 550 | 6-M24 | 10-26 | 910 | 1238 |
| 400 | 16" | 95 | 580 | 525 | 550 | 6-M27 | 10-30 | 1020 | 1348 |
ملاحظات
- مواصفات الصمامات الموضحة في الجداول أعلاه هي كمرجع فقط.
- قد تتغير مواصفات المنتج والبيانات الفنية نتيجة لتحسينات أو تحديثات المنتج، لذا يرجى التواصل معنا للحصول على أحدث المعلومات.
- يمكن تخصيص الصمامات وفقاً لمتطلبات العميل.
