الموديل: ZP

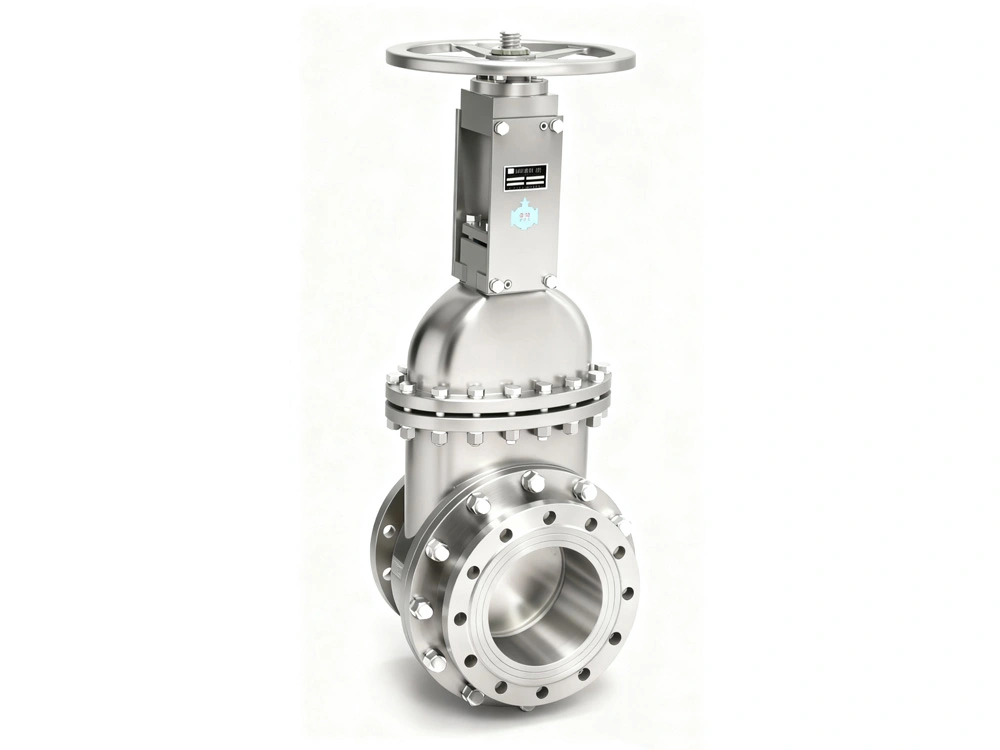

صمام بوابة كبير القطر ستانلس ستيل (بلف ذو قطر من 80 إلى 500 مم)Large-Bore Stainless Steel Gate Valve
- Large-Bore Stainless Steel Gate Valve
المواد
| جسم \ غطاء الصمام | 304, 304L, 316, 316L |
| الكرة | 304, 304L, 316, 316L |
| العمود | 304, 304L |
| مادة مانع التسرب | مادة إلاستومر أساس PTMEG |
التطبيقات
تتميز بلوف البوابة المصنوعة من الفولاذ المقاوم للصدأ ذات القطر الكبير بمقاومتها للتآكل والضغط العالي ودرجات الحرارة المرتفعة، وتستخدم في صناعات البتروكيماويات، ومعالجة الفحم، والطاقة، والمياه البلدية، والبيئة، والمعادن، والورق، والصناعات البحرية، وبناء السفن، والأغذية، والأدوية، والمواد الجديدة. ويتم اختيار نوع الصمام ودرجة الفولاذ المقاوم للصدأ بما يتناسب مع ظروف كل تطبيق.

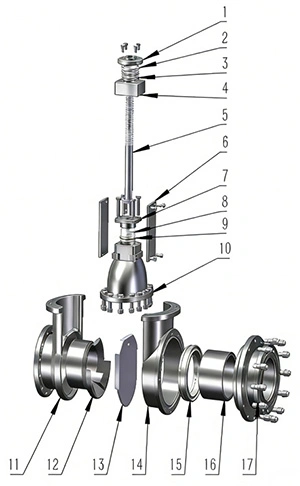

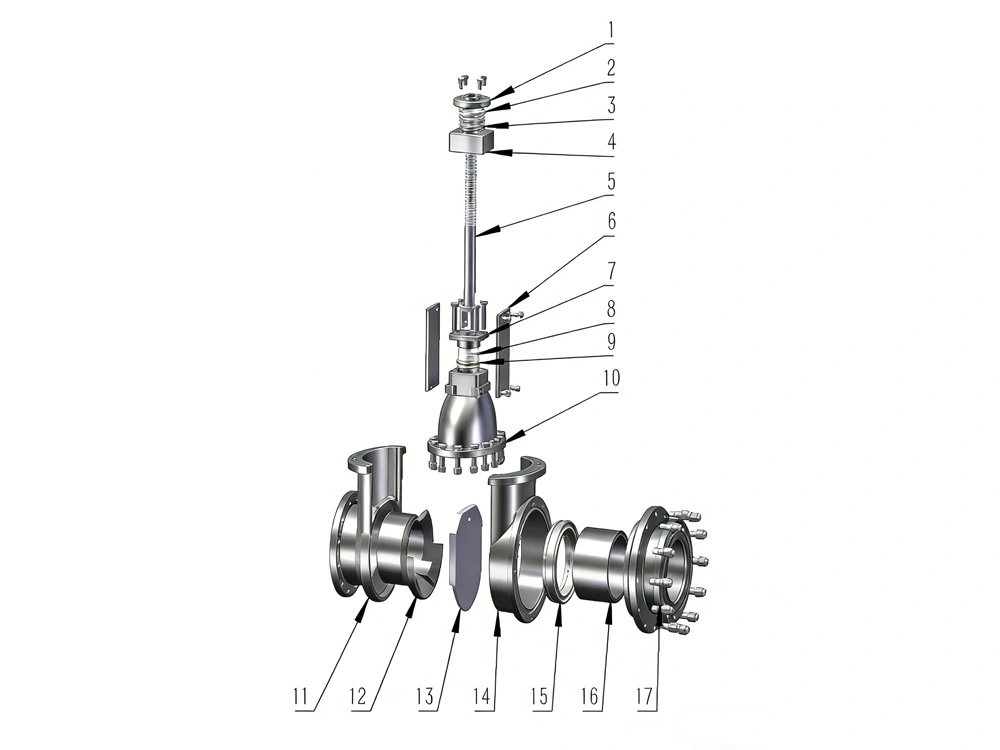

أجزاء الصمام
| ر.م | المكونات | العدد |
| 1 | فلنجة الربط | 1 |
| 2 | محمل كروي ذو أخدود عميق | 1 |
| 3 | محمل كروي أحادي الاتجاه | 2 |
| 4 | غلاف المحمل | 1 |
| 5 | مجموعة الساق | 1 |
| 6 | لوح الدعم | 2 |
| 7 | غطاء الحشو | 1 |
| 8 | حشوة الإحكام | N |
| 9 | حلقة الأحكام | 1 |
| 10 | الغطاء | 1 |
| 11 | جسم الصمام الأيسر | 1 |
| 12 | جلبة | 1 |
| 13 | البوابة | 1 |
| 14 | جسم الصمام الأيمن | 1 |
| 15 | الجوان | 1 |
| 16 | جلبة | 1 |
| 17 | غطاء النهاية | 1 |

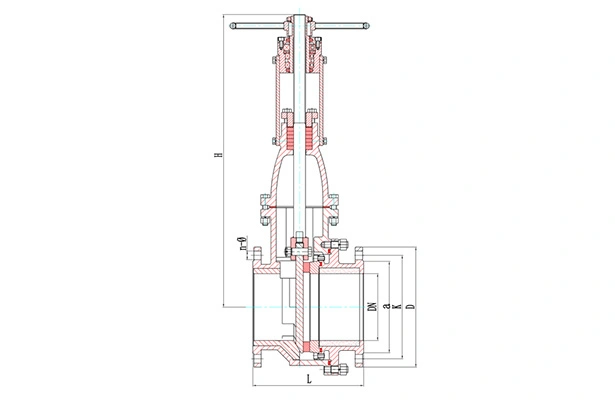

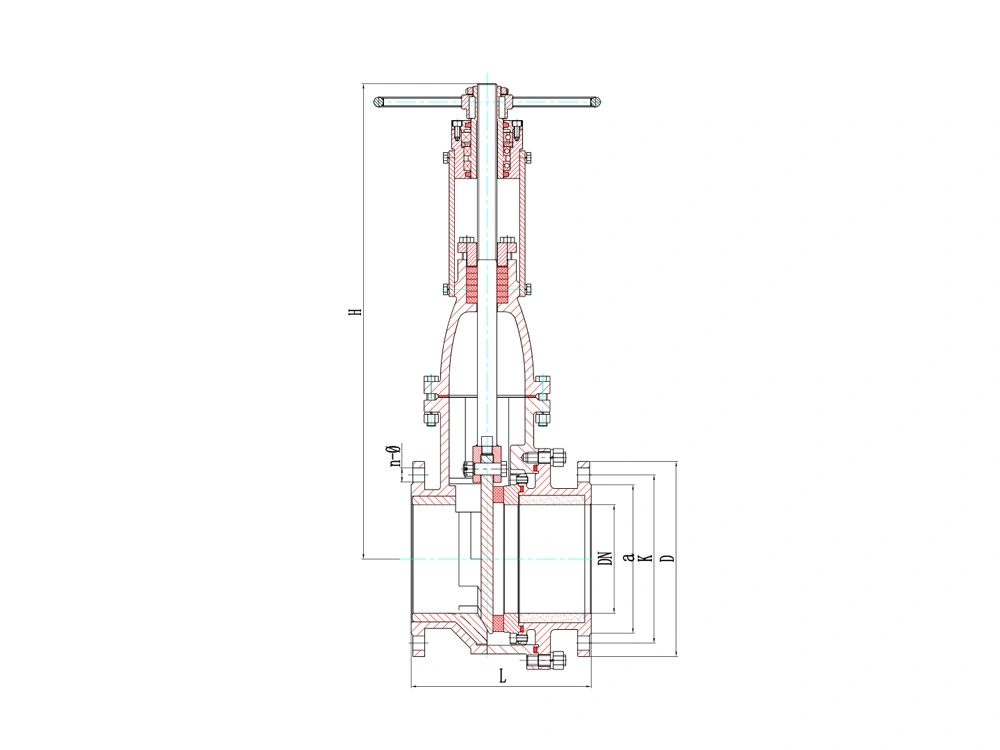

الأبعاد
PN1.0MPa
| القياس | L | D | K | n-Ø | a | H | |||
| مشغل كهربائي | مشغل يدوي | ||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | |
| 80 | 3" | 170 | 200 | 160 | 8-18 | 132 | 660 | 380 | |
| 100 | 4" | 189 | 220 | 180 | 8-18 | 156 | 690 | 420 | |
| 125 | 5" | 231 | 250 | 210 | 8-18 | 184 | 800 | 510 | |
| 150 | 6" | 251 | 285 | 240 | 8-22 | 211 | 870 | 580 | |
| 175 | 7" | 274 | 315 | 270 | 8-22 | 240 | 1040 | 730 | |
| 200 | 8" | 332 | 340 | 295 | 8-22 | 266 | 1120 | 800 | |
| 225 | 9" | 332 | 370 | 325 | 8-22 | 295 | 1190 | 870 | |
| 250 | 10" | 374 | 395 | 350 | 12-22 | 319 | 1350 | 1050 | |
| 300 | 12" | 374 | 445 | 400 | 12-22 | 370 | 1520 | 1120 | |
| 350 | 14" | 406 | 505 | 460 | 16-22 | 429 | 1580 | 1180 | |
| 400 | 16" | 425 | 450 | 565 | 515 | 16-26 | 480 | 1720 | 1330 |
| 450 | 18" | 490 | 615 | 565 | 20-26 | 530 | 1910 | 1470 | |
| 500 | 20" | 560 | 546 | 670 | 620 | 20-26 | 582 | 2080 | 1630 |
| 600 | 24" | 600 | 780 | 725 | 20-30 | 682 | 2280 | 1750 | |
| 700 | 28" | 700 | 895 | 840 | 24-30 | 794 | 2750 | 2200 | |
PN1.6MPa
| القياس | L | D | K | n-Ø | a | H | |||
| مشغل كهربائي | مشغل يدوي | ||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | |
| 80 | 3" | 170 | 200 | 160 | 8-18 | 132 | 660 | 380 | |
| 100 | 4" | 189 | 220 | 180 | 8-18 | 156 | 690 | 420 | |
| 125 | 5" | 231 | 250 | 210 | 8-18 | 184 | 800 | 510 | |
| 150 | 6" | 251 | 285 | 240 | 8-22 | 211 | 870 | 580 | |
| 175 | 7" | 274 | 315 | 270 | 8-22 | 240 | 1040 | 730 | |
| 200 | 8" | 332 | 340 | 295 | 12-22 | 266 | 1120 | 800 | |
| 225 | 9" | 332 | 370 | 325 | 12-22 | 295 | 1190 | 870 | |
| 250 | 10" | 374 | 405 | 355 | 12-26 | 319 | 1350 | 1050 | |
| 300 | 12" | 374 | 460 | 410 | 12-26 | 370 | 1520 | 1120 | |
| 350 | 14" | 406 | 520 | 470 | 16-26 | 429 | 1580 | 1180 | |
| 400 | 16" | 425 | 450 | 580 | 525 | 16-30 | 480 | 1720 | 1330 |
| 450 | 18" | 490 | 640 | 585 | 20-30 | 548 | 1910 | 1470 | |
| 500 | 20" | 560 | 546 | 715 | 650 | 20-33 | 609 | 2080 | 1630 |
| 600 | 24" | 600 | 840 | 770 | 20-36 | 720 | 2280 | 1750 | |
| 700 | 28" | 700 | 910 | 840 | 24-36 | 794 | 2750 | 2200 | |
PN2.5MPa
| القياس | L | D | K | n-Ø | a | H | |||
| مشغل كهربائي | مشغل يدوي | ||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | |
| 80 | 3" | 170 | 200 | 160 | 8-18 | 132 | 660 | 380 | |
| 100 | 4" | 189 | 235 | 190 | 8-22 | 156 | 690 | 420 | |
| 125 | 5" | 231 | 270 | 220 | 8-26 | 184 | 800 | 510 | |
| 150 | 6" | 251 | 300 | 250 | 8-26 | 211 | 870 | 580 | |
| 175 | 7" | 274 | 330 | 280 | 12-26 | 248 | 1040 | 730 | |
| 200 | 8" | 332 | 360 | 310 | 12-26 | 274 | 1120 | 800 | |
| 125 | 9" | 332 | 395 | 340 | 12-30 | 302 | 1190 | 870 | |
| 250 | 10" | 374 | 425 | 370 | 12-30 | 330 | 1350 | 1050 | |
| 300 | 12" | 374 | 485 | 430 | 16-30 | 389 | 1520 | 1120 | |
| 350 | 14" | 406 | 555 | 490 | 16-33 | 448 | 1580 | 1180 | |
| 400 | 16" | 425 | 450 | 620 | 550 | 16-36 | 503 | 1720 | 1330 |
| 450 | 18" | 490 | 670 | 600 | 20-36 | 548 | 1910 | 1470 | |
| 500 | 20" | 560 | 546 | 730 | 660 | 20-36 | 609 | 2080 | 1630 |
| 600 | 24" | 600 | 845 | 770 | 20-39 | 720 | 2280 | 1750 | |
| 700 | 28" | 700 | 960 | 875 | 24-42 | 820 | 2750 | 2200 | |
PN4.0MPa
| القياس | L | D | K | n-Ø | a | H | ||
| مشغل كهربائي | مشغل يدوي | |||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 244 | 235 | 190 | 8-22 | 156 | 740 | 420 |
| 125 | 5" | 283 | 270 | 220 | 8-26 | 184 | 790 | 480 |
| 150 | 6" | 314 | 300 | 250 | 8-26 | 211 | 860 | 530 |
| 175 | 7" | 314 | 350 | 295 | 12-30 | 258 | 1060 | 660 |
| 200 | 8" | 374 | 375 | 320 | 12-30 | 284 | 1150 | 750 |
| 225 | 9" | 374 | 420 | 355 | 12-33 | 315 | 1150 | 750 |
| 250 | 10" | 403 | 450 | 385 | 12-33 | 345 | 1320 | 930 |
| 300 | 12" | 421 | 515 | 450 | 16-33 | 409 | 1320 | 930 |
| 350 | 14" | 475 | 580 | 510 | 16-36 | 465 | 1580 | 1130 |
| 400 | 16" | 518 | 660 | 585 | 16-39 | 535 | 1640 | 1190 |
| 450 | 18" | 580 | 685 | 610 | 20-39 | 560 | 2080 | 1650 |
| 500 | 20" | 650 | 755 | 670 | 20-42 | 615 | 2300 | 1800 |
| 600 | 24" | 720 | 890 | 795 | 20-48 | 735 | 2450 | 2200 |
PN6.3MPa
| القياس | L | D | K | n-Ø | a | H | ||
| مشغل كهربائي | مشغل يدوي | |||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 244 | 250 | 200 | 8-26 | 168 | 740 | 420 |
| 125 | 5" | 283 | 295 | 240 | 8-30 | 202 | 790 | 480 |
| 150 | 6" | 314 | 345 | 280 | 8-33 | 240 | 860 | 530 |
| 175 | 7" | 314 | 375 | 310 | 12-33 | 270 | 1060 | 660 |
| 200 | 8" | 374 | 415 | 345 | 12-36 | 300 | 1150 | 750 |
| 225 | 9" | 374 | 440 | 370 | 12-36 | 325 | 1150 | 750 |
| 250 | 10" | 403 | 470 | 400 | 12-36 | 352 | 1320 | 930 |
| 300 | 12" | 421 | 530 | 460 | 16-36 | 412 | 1320 | 930 |
| 350 | 14" | 475 | 600 | 525 | 16-39 | 475 | 1580 | 1130 |
ملاحظات
- مواصفات الصمامات الموضحة في الجداول أعلاه هي كمرجع فقط.
- قد تتغير مواصفات المنتج والبيانات الفنية نتيجة لتحسينات أو تحديثات المنتج، لذا يرجى التواصل معنا للحصول على أحدث المعلومات.
- يمكن تخصيص الصمامات وفقاً لمتطلبات العميل.
