الموديل: Q71F

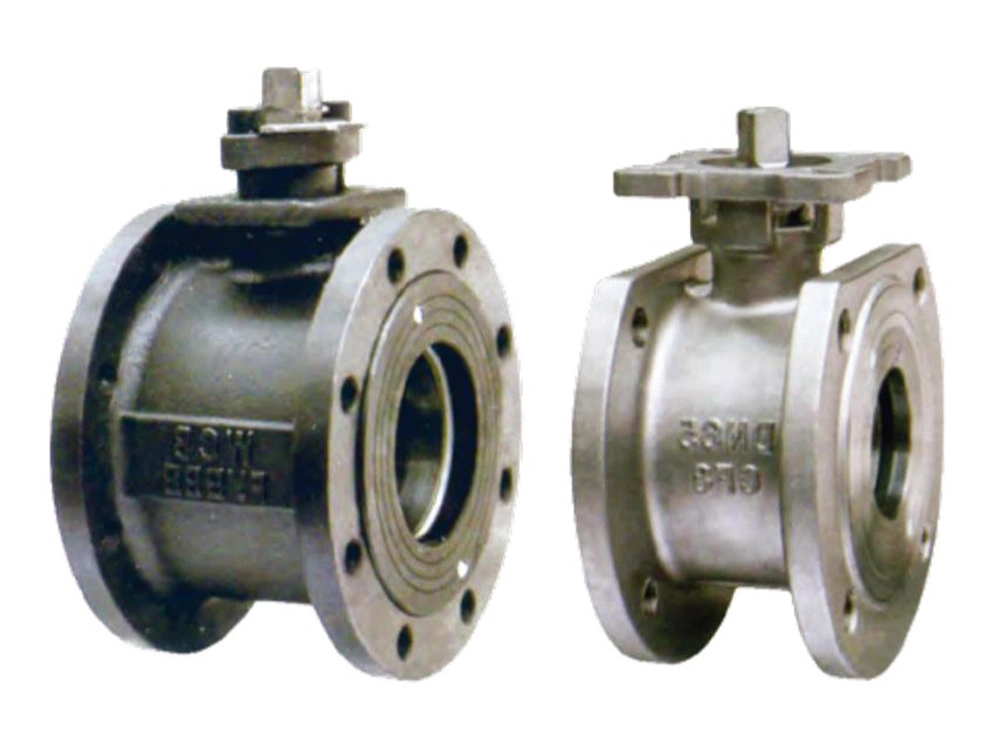

صمام كروي بنهايات فلنجة (ويفر)Thin/Wafer Ball Valve
- القطر الاسمي: DN15-DN200
- المواد: 316، CF8M، 1.4408، WCB، 304، CF8، والخ.
- التصميم والتصنيع: GB/T 12237
- نهاية فلنجة: JB/T79
- الفحص والاختبار: JB/T9092
- المعالجة السطحية: التخليل، التخميل، الصقل (أو حسب طلب العميل)
- درجة حرارة التشغيل: لا تزيد عن 120 درجة مئوية
- الوسائط المناسبة: الماء، البخار، النفط، الغاز، الأحماض، القلويات، إلخ.
معايير الأداء
| الموديل | PN | ضغط التشغيل (MPa) | درجة الحرارة المناسبة (℃) | الوسائط المناسبة | المادة | ||||
| بوابة \ غطاء | العمود | الكرة | الجوان (حشية) | حشو | |||||
| 16 | 1.6 | PTFE≤150 PPL≤250 | حمض النيتريك | CF8/304 | 304 | 304 | PTFE / PPL | PTFE \ جرافيت مرن | |
| 25 | 2.5 | حمض النيتريك | CF8/304 | 304 | 304 | ||||
| 16 | 1.6 | حمض النيتريك | CF3M/316L | 316L | 316L | ||||
| 25 | 2.5 | حمض النيتريك | CF3M/316L | 316L | 316L | ||||
| 16 | 1.6 | الوسائط المؤكسدة المسببة للتآكل | ZTA2/TA2 | TC4 | TA2 | ||||
| 25 | 2.5 | الوسائط المؤكسدة المسببة للتآكل | ZTA2/TA2 | TC4 | TA2 | ||||

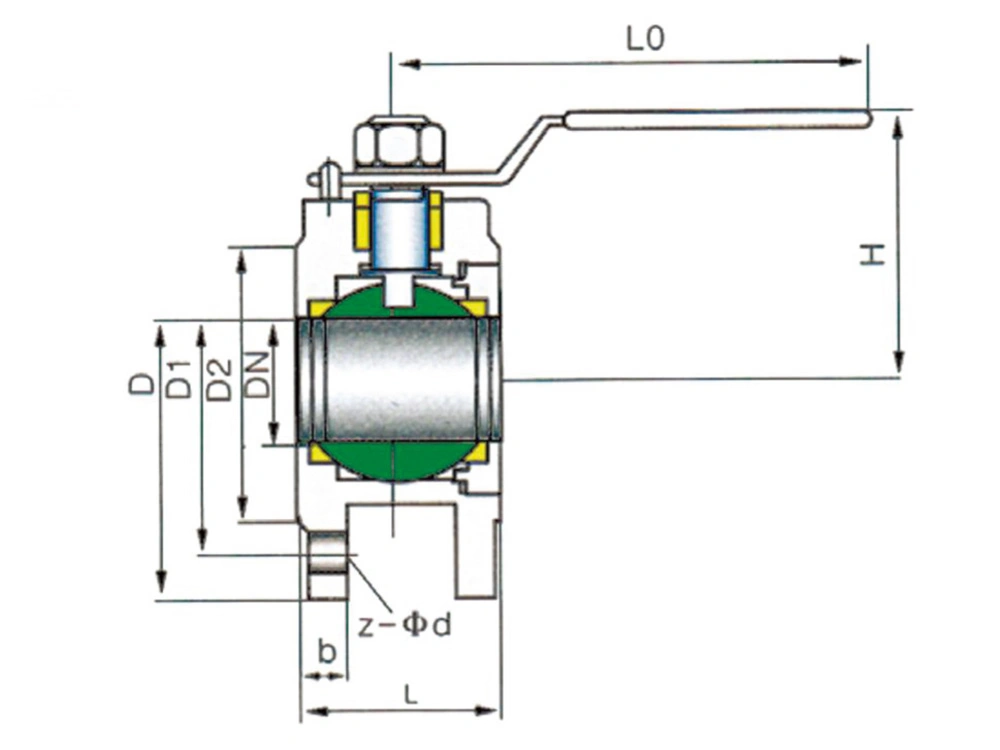

القياس (مم)
| DN | L | D | D1 | D2 | b | Z-Ød | H |
| PN1.6 MPa | |||||||
| 15 | 35 | 95 | 65 | 45 | 4-Ø12 | 80 | |
| 20 | 38 | 105 | 75 | 55 | 4-Ø12 | 85 | |
| 25 | 45 | 115 | 85 | 65 | 14 | 4-Ø12 | 95 |
| 32 | 50 | 135 | 100 | 78 | 18 | 4-Ø16 | 100 |
| 40 | 60 | 145 | 110 | 85 | 18 | 4-Ø16 | 105 |
| 50 | 70 | 160 | 125 | 100 | 18 | 4-Ø16 | 115 |
| 65 | 95 | 180 | 145 | 120 | 18 | 4-Ø16 | 130 |
| 80 | 118 | 195 | 160 | 135 | 20 | 8-Ø16 | 145 |
| 100 | 140 | 215 | 180 | 155 | 20 | 8-Ø16 | 175 |
| 125 | 200 | 245 | 210 | 185 | 22 | 8-Ø16 | 190 |
| 150 | 225 | 280 | 240 | 210 | 22 | 8-Ø20 | 220 |
| 200 | 275 | 335 | 295 | 265 | 24 | 8-Ø20 | 260 |
